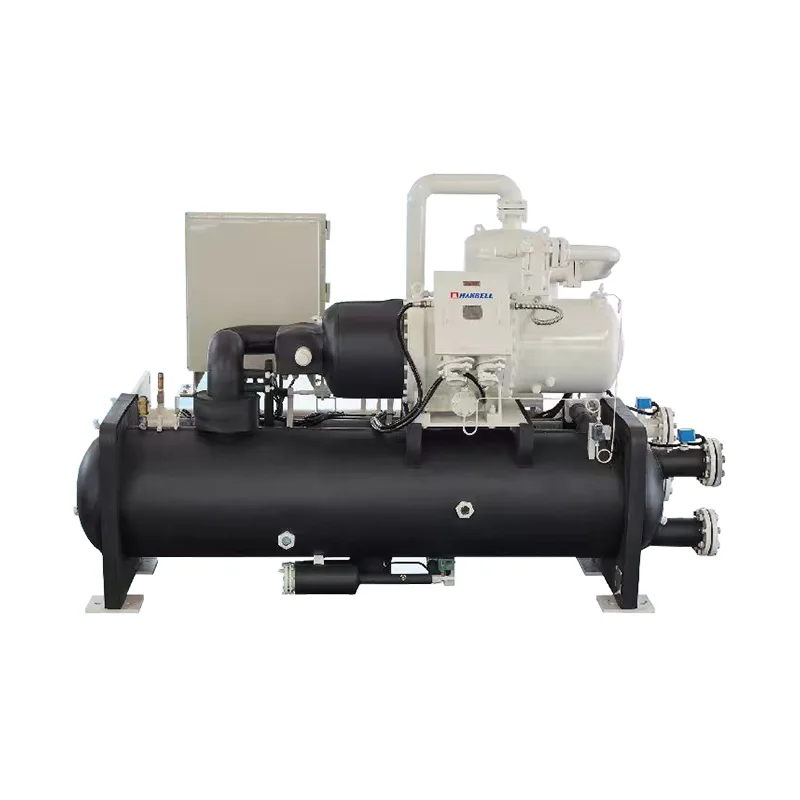

ارتفاع درجة حرارة المسمار مضخة الحرارة

تصميم النظام

تم تحسين هذه المضخات الحرارية اللولبية ذات درجة الحرارة العالية بشكل منهجي للتشغيل في درجات الحرارة العالية أثناء مرحلة التصميم: مسار دوران مادة التبريد أكثر استقرارًا، وتوزيع الضغط الداخلي أكثر توازناً، وتعمل المكونات الرئيسية دائمًا ضمن نطاق معقول.

يمكنها الحفاظ على مخرجات درجة الحرارة العالية لفترة طويلة، مما يجعلها أكثر ملاءمة لسيناريوهات التشغيل المستمر.

هيكل المسمار

تتمتع الهياكل اللولبية بالعديد من المزايا الكامنة في التطبيقات ذات درجات الحرارة العالية:

عملية الضغط المستمر، مما يؤدي إلى تشغيل أكثر سلاسة

ضغط داخلي موحد، مناسب للتشغيل الكامل لفترات طويلة

قدرة أقوى على التكيف مع ظروف التشغيل المتغيرة

في المياه الساخنة ذات درجة الحرارة العالية، واسترداد الحرارة، ومجالات التدفئة الصناعية، لا تعد المضخات الحرارية اللولبية ذات درجة الحرارة العالية خيارًا متطورًا، ولكنها خيار أكثر أمانًا وأكثر نضجًا.

من منظور التصميم الهيكلي، تعمل الوحدة على تحسين عمليات التبخر والتكثيف، مما يسمح للمبرد بالمشاركة الكاملة في التبادل الحراري داخل المبادل الحراري، وبالتالي تقليل فقدان الطاقة غير الفعال.

تثبيت

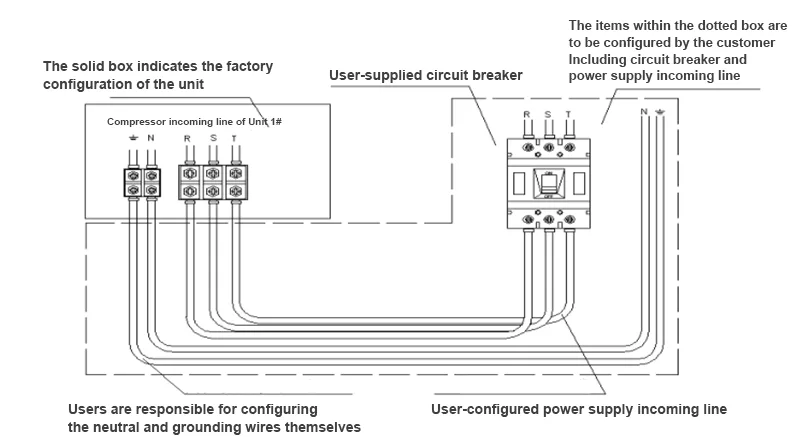

وحدة ضاغط لولبي منخفض الجهد مخطط الأسلاك لوحدة واحدة

الإعدادات الموجودة داخل المربع هي التكوين الافتراضي للمصنع.

يشير مربع الخط المنقط إلى الإعدادات التي يمكن للعميل تخصيصها.

1) خطوط الكهرباء (ثلاثية الطور وخمسة أسلاك) من خزانة التوزيع الخاصة بالعميل إلى خزانة الطاقة، بالإضافة إلى مواصفات وأقطار الأسلاك، محددة في جدول المعلمات الكهربائية. (يجب تكوين الأسلاك من قبل العميل نفسه.)

2) طريقة مدخل ومخرج الطاقة لخزانة الطاقة تكون من الأعلى ومن ثم إلى الخارج.

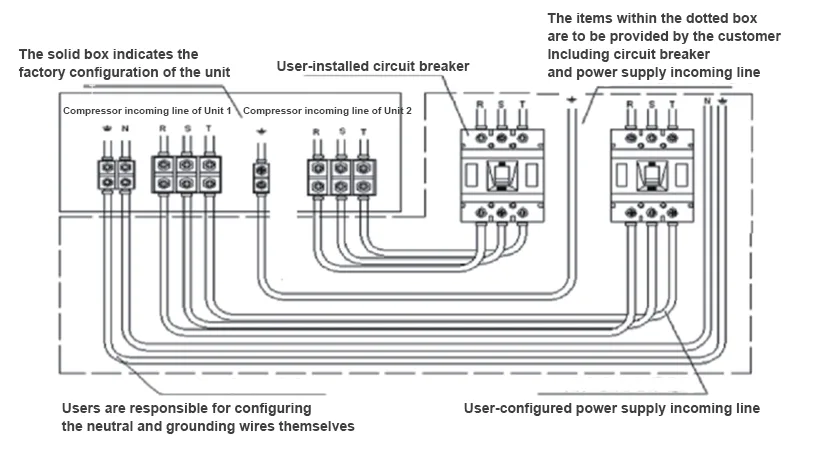

وحدة ضاغط لولبي منخفض الجهد رسم تخطيطي لأسلاك الوحدة المزدوجة

1) خطوط الكهرباء (ثلاثية الطور وخمسة أسلاك) من خزانة التوزيع الخاصة بالعميل إلى خزانة الطاقة، بالإضافة إلى مواصفات وأقطار الأسلاك، محددة في جدول المعلمات الكهربائية. (يجب تكوين الأسلاك من قبل العميل نفسه.)

2) طريقة مدخل ومخرج الطاقة لخزانة الطاقة تكون من الأعلى ومن ثم إلى الخارج.

جدول المعلمات الكهربائية

وحدة ضاغط واحدة

ملحوظة: يجب أن يتم اختيار قاطع الدائرة من قبل العميل. يرجى استخدام قاطع الدائرة الكهربائية من نوع حماية المحرك. يحتاج مستخدمو الوحدة الواحدة إلى خط إمداد طاقة واحد، ويحتاج مستخدمو الوحدة المزدوجة إلى خطين لإمداد الطاقة. المعلمات الكهربائية المذكورة أعلاه هي قيم محسوبة نظرية؛ يرجى الرجوع إلى المعلمات الفعلية.

وحدة ضاغط مزدوج

ملحوظة: يجب أن يتم اختيار قاطع الدائرة من قبل العميل. يرجى استخدام قاطع الدائرة الكهربائية من نوع حماية المحرك. يحتاج مستخدمو الوحدة الواحدة إلى خط إمداد طاقة واحد، ويحتاج مستخدمو الوحدة المزدوجة إلى خطين لإمداد الطاقة. المعلمات الكهربائية المذكورة أعلاه هي قيم محسوبة نظرية؛ يرجى الرجوع إلى المعلمات الفعلية.

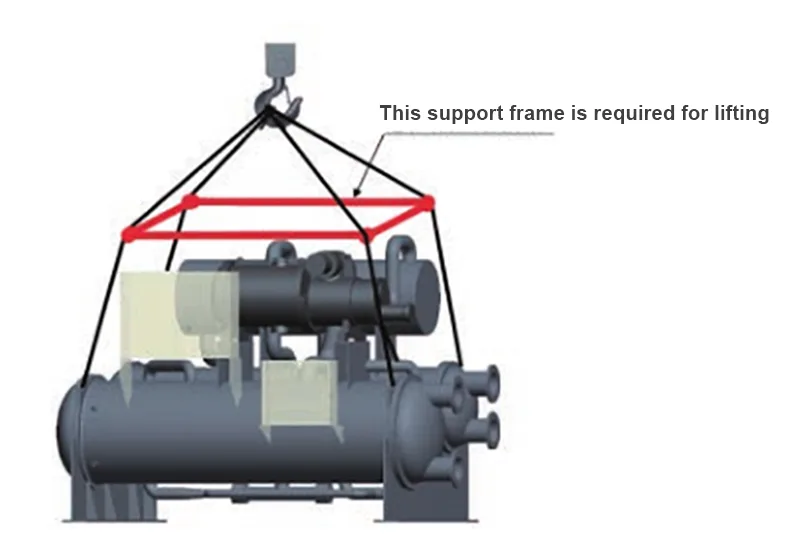

مخطط رفع الوحدة (دعامة الدعم هذه مطلوبة للرفع.)
