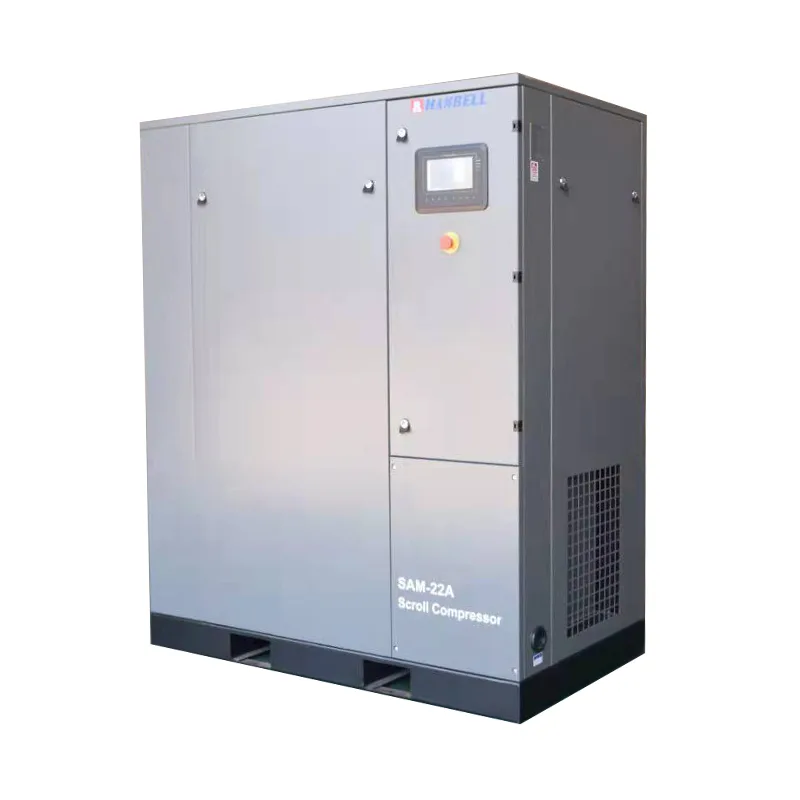

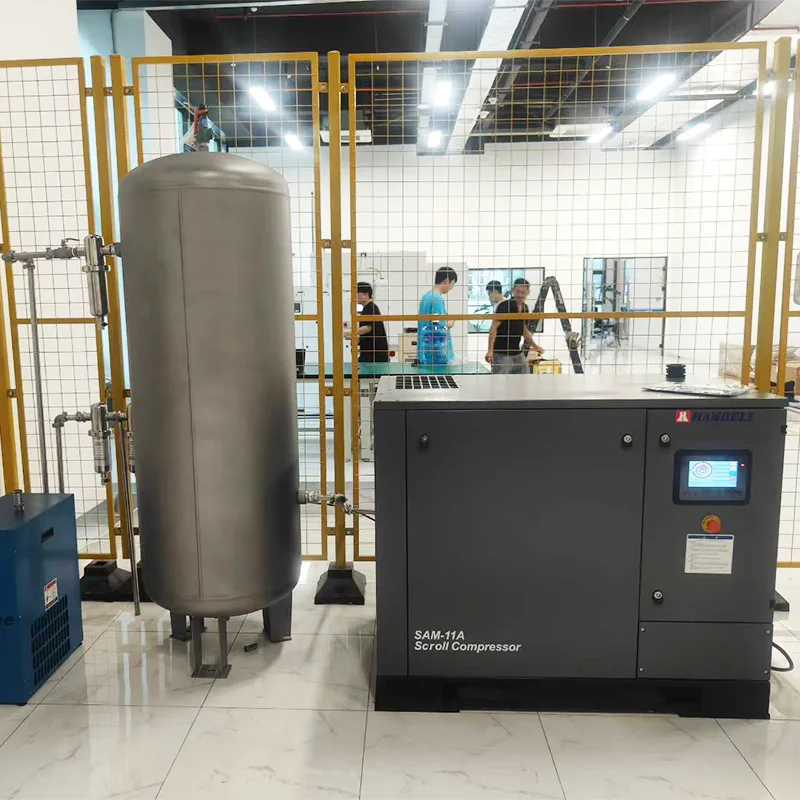

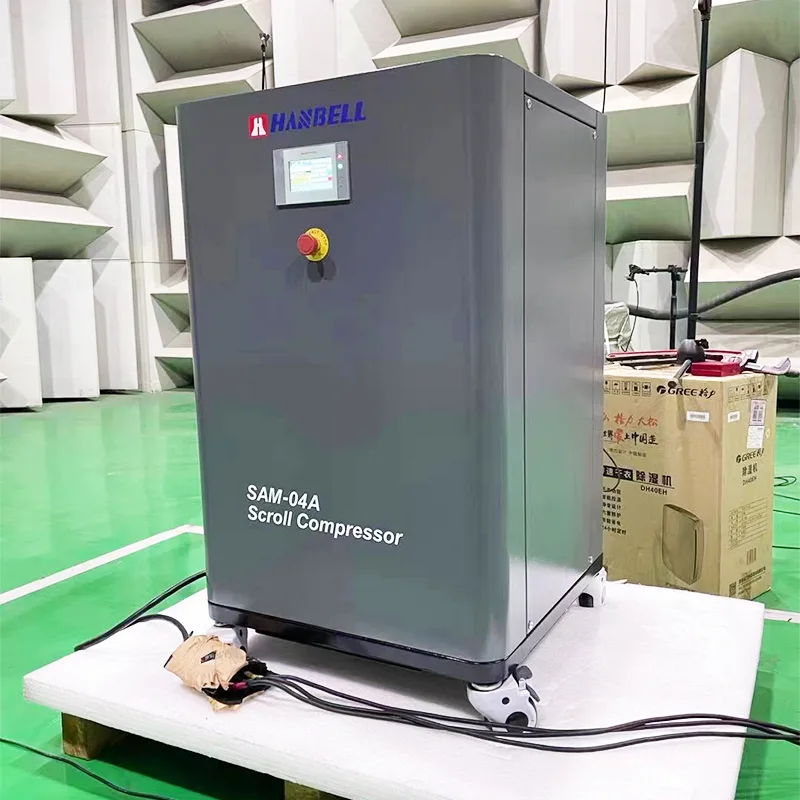

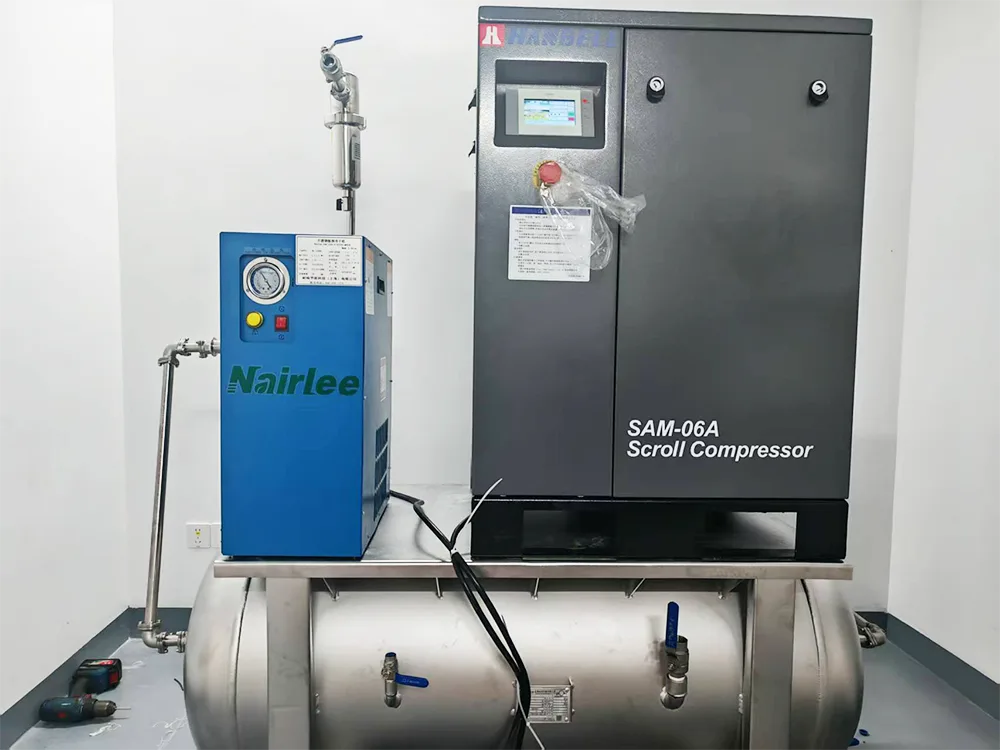

ضاغط هواء حلزوني خالي من الزيت

ULPPRO هي شركة تصنيع وتوريد المعدات الصناعية لضاغط الهواء اللولبي الخالي من الزيت، ونحن ملتزمون بالبحث والتطوير والتصنيع وإدارة القيمة التشغيلية طويلة المدى لأنظمة الهواء المضغوط.

إرسال استفسار

وصف المنتج

انتقل مبدأ العمل ضاغط الهواء

المكونات الرئيسية للضاغط الحلزوني عبارة عن غلافين حلزونيين متطابقين في الشكل ولكنهما يقعان خارج الطور بزاوية 180 درجة مع بعضهما البعض. أحدهما هو التمرير الثابت، والآخر هو التمرير المداري، الذي يحركه عمود غريب الأطوار ويدور حول محور التمرير الثابت دون الدوران حول محوره الخاص. أثناء التشغيل، يتلامس اللفائفان في نقاط متعددة، مما يشكل خطوط مانعة للتسرب. ومع الختم المناسب على الوجهين النهائيين لللفيفتين، تم إنشاء عدة جيوب غازية على شكل هلال. أثناء دوران اللفافة، تتحرك نقطة الاتصال بين اللفائف بشكل مستمر على طول منحنى اللفيفة، مما يتسبب في تغير حجم وشكل هذه الجيوب الهلالية باستمرار. يقع منفذ الشفط الخاص بالضاغط في الجزء العلوي من مبيت التمرير الثابت. عندما يدور العمود اللامركزي في اتجاه عقارب الساعة، يدخل الغاز إلى غرفة الشفط من خلال منفذ الشفط ثم يتم سحبه إلى الجيوب الخارجية على شكل هلال والمتصلة بغرفة الشفط. عندما تنغلق هذه الجيوب الخارجية عن حجرة الشفط، تتحرك أحجامها المختومة تدريجيًا نحو مركز اللولب الثابت بينما تتقلص باستمرار، وبالتالي يضغط الغاز ويرتفع ضغطه.

آلية الضغط

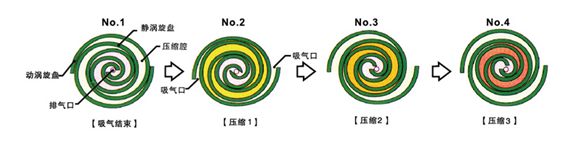

يدور التمرير المداري بالتسلسل الموضح في الشكل: رقم 1 → رقم 2 → رقم 3 → رقم 4. أثناء تحركها، يتناقص حجم غرف الضغط الهلالية الموجودة في المواضع المقابلة تدريجيًا. بعد ضغط الغاز، يتم تفريغه من منفذ التفريغ المركزي.

وحدة ضاغط التمرير الخالية من الزيت

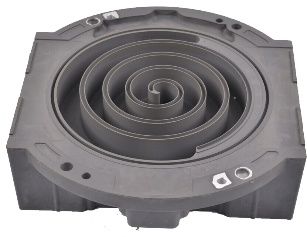

التمرير الثابت

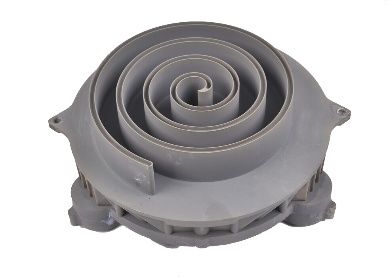

التمرير المداري

الميزة والميزة

1. موثوقية عالية

1) يحتوي الضاغط اللولبي على عدد أقل من المكونات الرئيسية - فقط 1/8 من العدد الموجود في الضاغط المكبس. يعد هذا التخفيض الكبير في الأجزاء عاملاً رئيسياً في تحسين الموثوقية.

2) يؤدي نصف قطر الدوران الصغير إلى تآكل أقل وكفاءة ميكانيكية أعلى واهتزاز أقل.

3) يضمن نظام الوحدة الكاملة الذي يتم التحكم فيه علميًا تحسين الاستقرار.

2. أدنى مستوى من الضوضاء

1) يؤدي غياب صمامات السحب/العادم وآليات الحركة المعقدة إلى التخلص من طرق لوحة الصمام وضوضاء انفجار الغاز، مما يقلل بشكل كبير من مستويات الضوضاء الإجمالية.

2) تؤدي عملية السحب/التفريغ المستمرة والمستقرة إلى نبض تدفق هواء صغير للغاية.

3) ينتج ضاغط الهواء اللولبي بقدرة 15 HP (11 kW) مستوى ضوضاء يبلغ 62 ديسيبل فقط، مما يسمح بتركيبه في أي مكان تقريبًا، مما يوفر تكاليف تركيب كبيرة مع تلبية المتطلبات البيئية أيضًا.

3. أقل استهلاك للطاقة

1) بسبب تأثير الشحن الزائد وغياب حجم الخلوص، يمكن أن تصل الكفاءة الحجمية لضاغط الهواء اللولبي إلى أكثر من 98%.

2) نظرًا لأن عملية الضغط تتم تدريجيًا في العديد من غرف العمل، فإن فرق الضغط بين الغرف المتجاورة يكون صغيرًا جدًا، مما يؤدي إلى تسرب منخفض للغاية. تضمن عملية الضغط متعددة المراحل أيضًا كفاءة حرارية عالية. 3) إن عدم وجود صمامات السحب/العادم يعني أن خسائر المقاومة عند السحب والتفريغ تكون صفر تقريبًا. مع عدم وجود تآكل احتكاكي من الآليات المتحركة، فإن الكفاءة الميكانيكية عالية. هذا هو السبب الرئيسي الذي يجعل الضواغط اللولبية تحقق توفيرًا أكبر بكثير في الطاقة مقارنة بالأنواع الأخرى من ضواغط الهواء.

4. أقل تكلفة صيانة

يؤدي وجود عدد أقل من المكونات في وحدة الضاغط، وخاصةً عدد أقل من الأجزاء القابلة للتآكل، إلى تقليل إمكانية استبدال الأجزاء بشكل كبير. بالإضافة إلى ذلك، فإن الفاصل الزمني الطويل لاستبدال الأجزاء المستهلكة يجعل الوحدة سهلة الاستخدام مع الحد الأدنى من عبء أعمال الصيانة وانخفاض تكلفة الصيانة.

5. هواء مضغوط خالي من الزيت بنسبة 100%

يمكن فقط لضاغط الهواء الخالي من الزيت توليد هواء مضغوط خالي من الزيت. سواء كان الإنتاج يتم في مجال الأدوية أو الغذاء أو الإلكترونيات الدقيقة أو الصناعات المماثلة، فإن تجنب المخاطر أمر ضروري. ولهذا السبب، هناك حاجة إلى حلول الهواء المضغوط الخالية من الزيت - للتطبيقات التي تتطلب هواء مضغوطًا عالي النقاء. عدم وجود نفط يعني عدم وجود خطر: لا يوجد خطر التلوث، ولا يوجد خطر إتلاف المنتجات أو جعلها غير آمنة، ولا يوجد خطر توقف الإنتاج. باختصار، عدم وجود النفط يعني عدم وجود خطر على سمعتك التي اكتسبتها بشق الأنفس.

موفرة للطاقة، استهلاك منخفض، تشغيل سهل.

المعلمات التقنية لضاغط الهواء التمريري الخالي من الزيت

نموذج	قوة		الضغط المقدر		توصيل جوي مجاني			البعد			آلة المضيفة	وزن		منفذ الهواء	ملحوظة
	قوة		الضغط المقدر		توصيل جوي مجاني			L	W	H	آلة المضيفة	وزن		منفذ الهواء
	كيلوواط	حصان	حاجِز	psig	لتر / ثانية	م³/دقيقة	cfm	مم	مم	مم	جهاز كمبيوتر شخصى	كجم	ب	بوصة/مم
ULPW-04 سام	3.7	5	8-10	116-145	7	0.4	14	730	610	880	1*04	200	441	G3/4	نوع الصندوق
ULPW-04 جام	3.7	5	8-10	116-145	7	0.4	14	1300	840	1480	1*04	300	661	G1	خارجي متكامل 200 لتر
ULPW-04 جام	3.7	5	8-10	116-145	7	0.4	14	1400	900	1480	1*04	350	772	G3/4	المدمج في 80L
ULPW-06 سام	5.5	7.4	8-10	116-145	10	0.6	21	730	610	880	1*06	210	463	G3/4	نوع الصندوق
ULPW-06 جام	5.5	7.4	8-10	116-145	10	0.6	21	1300	840	1480	1*06	310	683	G1	خارجي متكامل 200 لتر
ULPW-06 جام	5.5	7.4	8-10	116-145	10	0.6	21	1400	900	1480	1*06	360	794	G3/4	المدمج في 80L
ULPW-08 سام	7.5	10.1	8-10	116-145	13	0.8	28	1170	700	1080	2*04	380	838	G1	نوع الصندوق
ULPW-08 جام	7.5	10.1	8-10	116-145	13	0.8	28	1755	840	1640	2*04	480	1058	G1	خارجي متكامل 200 لتر
ULPW-08 جام	7.5	10.1	8-10	116-145	13	0.8	28	1810	820	1750	2*04	500	1102	G1	مدمج مدمج 200 لتر
ULPW-12 سام	11	14.8	8-10	116-145	20	1.2	42	1170	700	1080	2*06	400	882	G1	نوع الصندوق
ULPW-12 جام	11	14.8	8-10	116-145	20	1.2	42	1755	840	1640	2*06	500	1102	G1	خارجي متكامل 200 لتر
ULPW-12 جام	11	14.8	8-10	116-145	20	1.2	42	1810	820	1750	2*06	550	1213	G1	مدمج مدمج 200 لتر
ULPW-18 سام	16	21.5	8-10	116-145	30	1.8	64	1170	700	1550	3*06	600	1323	G1	نوع الصندوق
ULPW-24 سام	22	29.5	8-10	116-145	40	2.4	85	1550	1170	1075	4*06	800	1764	G1½	نوع الصندوق
ULPW-30 سام	27	36.2	8-10	116-145	50	3	106	1550	1170	1550	5*06	1080	2381	G1½	نوع الصندوق
ULPW-36 سام	33	44.3	8-10	116-145	60	3.6	127	1550	1170	1550	6*06	1200	2646	G1½	نوع الصندوق
ULPW-42 سام	38	51	8-10	116-145	70	4.2	148	2320	1450	1700	7*06	1400	3086	G2	نوع الصندوق
ULPW-48 سام	44	59	8-10	116-145	80	4.8	169	2320	1450	1700	8*06	1500	3307	G2	نوع الصندوق
ULPW-54 سام	49	65.7	8-10	116-145	90	5.4	191	2320	1450	1700	9*06	1650	3638	G2	نوع الصندوق
ULPW-12SAM-V	3	4	8-10	116-145	20	1.2	42	1170	700	1080	1*1.2	350	772	G1	دوامة المغناطيس الدائم
