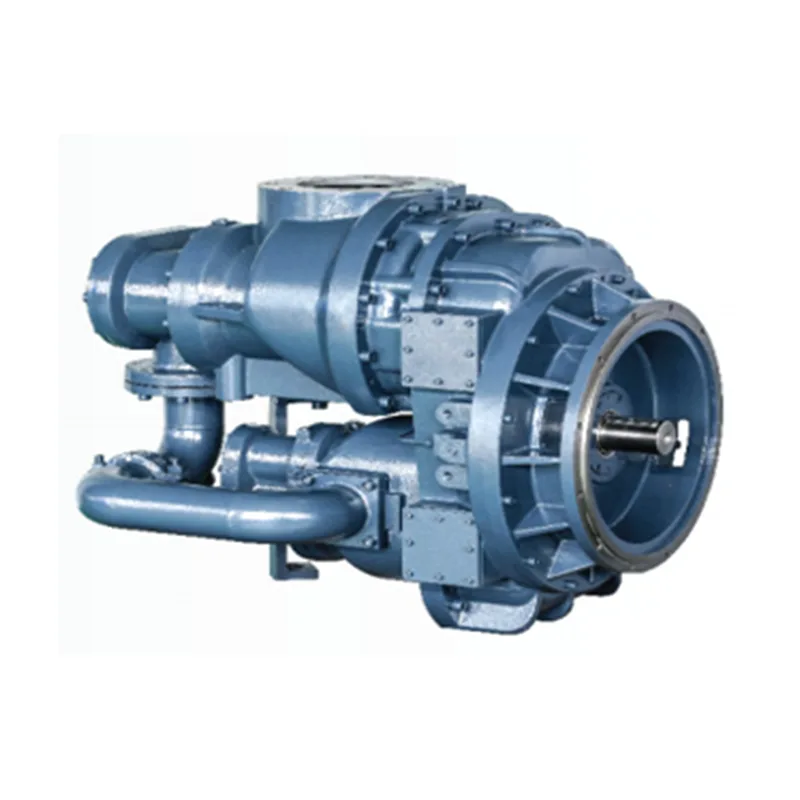

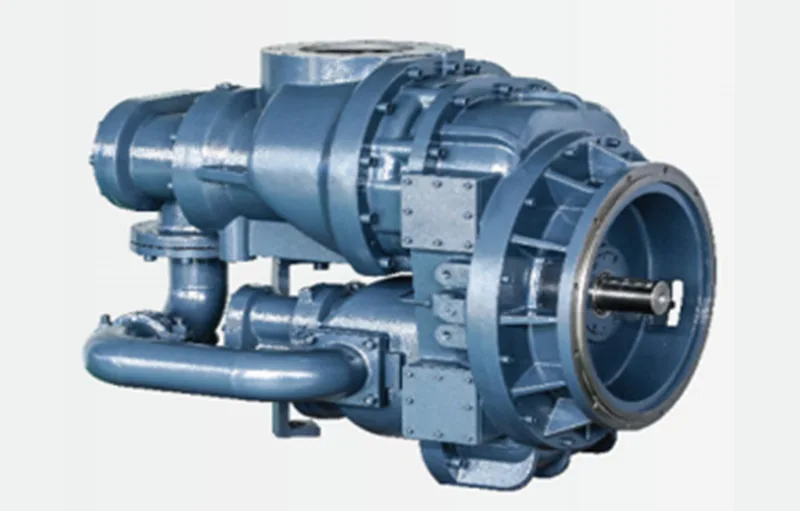

نهاية الهواء على مرحلتين
تقوم شركة HANBELL بتزويد شركة Yuzhen، الشركة الرائدة عالميًا في مجال تصنيع المكونات الأساسية لمعدات Air End ذات المرحلتين. شركة HANBELL متخصصة في البحث والتطوير وإنتاج رؤوس ضواغط الهواء عالية الأداء، مما يوفر مراكز طاقة فعالة وموثوقة لمختلف الصناعات من خلال عمليات التصنيع الدقيقة والابتكار التكنولوجي المستمر.
محفظة المنتجات الكاملة
I. سلسلة AB-BX ذات المرحلتين (الضغط الجوي)
أبرز النقاط التكنولوجية
تقنية توفير الطاقة للضغط على مرحلتين: الاستفادة من الضغط على مرحلتين + تصميم التبريد بحقن الزيت المتوسط، وتحقيق عملية ضغط شبه متساوية الحرارة، وتحسين كفاءة الطاقة بأكثر من 12% مقارنة بالضغط التقليدي أحادي المرحلة، مما يقلل بشكل كبير من تكاليف التشغيل على المدى الطويل.
هيكل الإسكان المتكامل: يعمل التصميم الإجمالي للمبيت المطروق على التخلص تمامًا من نقاط التسرب الداخلية للهياكل المنفصلة، مما يقلل من فقدان الضغط بنسبة 5%، مع تحسين مقاومة الاهتزاز والمتانة للماكينة. تصميم مريح للتجميع: تعمل الواجهات القياسية والهيكل المعياري على تقليل وقت تجميع الوحدة بنسبة 30%، مما يجعل الصيانة اللاحقة واستبدال المكونات أكثر كفاءة.
بيانات الأداء (8 بار)
| الطاقة المقدرة (كيلوواط) | نموذج | سرعة الدوار (دورة في الدقيقة) | تدفق الهواء (م³/دقيقة) | قوة العمود (كيلوواط) | الطاقة النوعية (كيلوواط/م³/دقيقة) | سعة الزيت (لتر) |
| 55 | أب-1030 ب1 | 1490 | 11.80 | 63.60 | 5.36 | 60 |
| 75 | أب-1030 ب2 | 1490 | 15.80 | 84.60 | 5.40 | 75 |
| 90 | أب-1030 ب3 | 1490 | 19.10 | 106.00 | 5.55 | 99 |
| 110 | أب-1560 ب2 | 1490 | 21.60 | 118.70 | 5.50 | 110 |
| 132 | أب-1560 ب3 | 1490 | 24.50 | 138.70 | 5.66 | 127 |
| 132 | ايه بي-1900 بي1 | 1490 | 25.70 | 139.50 | 5.43 | 140 |
| 132 | ايه بي-3300 بي1 | 1490 | 27.90 | 148.60 | 5.33 | 167 |
| 160 | ايه بي-1900 بي2 | 1490 | 30.90 | 173.00 | 5.60 | 149 |
| 160 | ايه بي-3300 بي2 | 1490 | 32.30 | 174.40 | 5.39 | 200 |
| 185 | ايه بي-1900 بي3 | 1490 | 34.50 | 189.45 | 5.49 | 177 |
| 185 | ايه بي-3300 بي3 | 1490 | 36.00 | 196.00 | 5.44 | 214 |
| 200 | ايه بي-3300 بي4 | 1490 | 40.70 | 224.10 | 5.50 | 230 |
| 200 | ايه بي-5600 بي1 | 1490 | 40.00 | 211.30 | 5.28 | 235 |
| 220 | ايه بي-3300 بي5 | 1490 | 45.30 | 254.00 | 5.61 | 238 |
| 220 | ايه بي-5600 بي2 | 1490 | 45.60 | 242.60 | 5.32 | 262 |
| 250 | ايه بي-5600 بي3 | 1490 | 50.50 | 272.60 | 5.40 | 300 |
| 280 | ايه بي-5600 بي4 | 1490 | 54.60 | 301.20 | 5.52 | 330 |
| 315 | ايه بي-5600 بي5 | 1490 | 62.20 | 344.50 | 5.54 | 380 |
سيناريوهات التطبيق النموذجية: مناسبة لمختلف التطبيقات مع نطاق ضغط يتراوح بين 6.0 إلى 16.0 بار، ويوصى بها بشكل خاص لما يلي:
الصناعات التي تتطلب استقرارًا عاليًا في إمدادات الهواء، مثل صناعة السيارات والإلكترونيات.
بيئات الإنتاج ذات المتطلبات العالية على جودة الهواء المضغوط، مثل المنسوجات والصباغة.
تتطلب التطبيقات المهمة إمدادًا هوائيًا مستمرًا وموثوقًا، مثل المصانع الكيميائية الكبيرة ومراكز البيانات.
ثانيا. سلسلة الضاغط المتكامل ذو المغناطيس الدائم AB/AC-PM (الضغط القياسي)
أبرز النقاط التكنولوجية
محرك مغناطيسي دائم عالي الكفاءة: مجهز بمحرك متزامن مغناطيسي دائم من الأرض النادرة من الجيل الثالث، مما يحقق كفاءة تزيد عن 96%. بالمقارنة مع المحركات غير المتزامنة العادية، فإن معدل توفير الطاقة الإجمالي يمكن أن يصل إلى 20%-35%.
تصميم محرك مباشر متحد المحور: يتم توصيل المحرك مباشرة برأس الضاغط، مما يزيل الوصلات التقليدية ومحركات الحزام. يؤدي هذا إلى كفاءة نقل تقترب من 100% ويزيل تمامًا تكاليف التآكل والصيانة لمكونات ناقل الحركة.
تصنيف الحماية IP65: يعتمد المحرك تصميمًا مغلقًا بالكامل، مما يسمح له بالعمل بثبات في البيئات القاسية مثل الظروف المتربة والرطبة، والتكيف مع مختلف ظروف العمل المعقدة.
بيانات الأداء (8 بار)
| الطاقة المقدرة (كيلوواط) | نموذج | سرعة الدوار (دورة في الدقيقة) | تدفق الهواء (م³/دقيقة) | الطاقة (كيلوواط) |
| 7.5 | AB-077PM | 3600 | 1.03 | 7.9 |
| 11 | AB-077PM | 5200 | 1.59 | 11.8 |
| 15 | AB-130PM | 3600 | 2.34 | 16.7 |
| 18.5 | AB-130PM | 4300 | 2.77 | 20.1 |
| 22 | ايه بي-240 بي ام | 3000 | 3.59 | 24.4 |
| 30 | ايه بي-240 بي ام | 4300 | 5.23 | 34.9 |
| 37 | AB-420PM | 3600 | 6.28 | 40.8 |
| 45 | AB-420PM | 3600 | 7.55 | 49.5 |
| 45 | أب-480 دورة في الدقيقة | 3000 | 7.38 | 47.9 |
| 55 | أب-600 دورة في الدقيقة | 3000 | 9.25 | 60.3 |
| 75 | أب-600 دورة في الدقيقة | 3800 | 12.1 | 78.0 |
| 75 | أب-780 دورة في الدقيقة | 3000 | 12.1 | 78.0 |
| 7.5 | ايه سي-077 بي ام | 3600 | 1.03 | 7.9 |
| 11 | ايه سي-077 بي ام | 5200 | 1.59 | 11.8 |
| 15 | ايه سي-130 بي ام | 3600 | 2.34 | 16.7 |
| 22 | ايه سي-240 بي ام | 3000 | 3.59 | 24.4 |
| 37 | ايه سي-420 بي ام | 3000 | 6.28 | 40.8 |
نطاق ضغط التطبيق النموذجي: 6.0~10.0/13.0 بار، مناسب بشكل خاص لـ:
خطوط إنتاج آلية حساسة لتكاليف التشغيل وتسعى للحصول على فوائد طويلة المدى في مجال كفاءة استخدام الطاقة.
الصناعات مثل الأغذية والأدوية والإلكترونيات التي لديها متطلبات صارمة فيما يتعلق بالضوضاء والنظافة.
التطبيقات التي تتطلب تشغيلًا مستمرًا على مدار 24 ساعة وموثوقية عالية للغاية للمعدات.
ثالثا. سلسلة AB-L أحادية المرحلة (الضغط المنخفض)
أبرز النقاط التكنولوجية
هيكل قوي بستة محامل: استخدام ستة محامل للخدمة الشاقة لدعم الدوار، وزيادة سعة التحميل بنسبة 40% وتقليل اهتزاز التشغيل إلى أقل من 1.5 مم/ثانية، مما يضمن الاستقرار على المدى الطويل في ظل ظروف الضغط المنخفض والتدفق العالي.
الدوار الجانبي عالي الكفاءة: يُظهر الدوار الجانبي المسنن بنسبة 5:6، والذي تم تحسينه من خلال ديناميكيات السوائل، تسربًا داخليًا أقل في ظل ظروف الضغط المنخفض، مما يؤدي إلى كفاءة حجمية أعلى بنسبة 3%-5% من المقاطع التقليدية.
نظام التشحيم الأمثل: تضمن مضخة الزيت عالية التدفق والتصميم الدقيق لدائرة الزيت التشحيم الكافي لجميع المحامل وأسطح شبكات الدوار، مما يطيل عمر الخدمة بشكل فعال.
بيانات الأداء (5 بار)
| الطاقة المقدرة (كيلوواط) | نموذج | سرعة الدوار (دورة في الدقيقة) | تدفق الهواء (م³/دقيقة) | قوة العمود (كيلوواط) | الطاقة النوعية (كيلوواط/م³/دقيقة) |
| 15 | AB-240L | 2950 | 3.63 | 15.7 | 4.33 |
| 22 | AB-350RL | 2950 | 5.58 | 25.9 | 4.64 |
| 22 | AB-420L | 2950 | 6.33 | 28.9 | 4.57 |
| 30 | AB-480RL | 2950 | 7.72 | 34.4 | 4.46 |
| 37 | AB-600RL | 2950 | 9.26 | 47.2 | 5.10 |
| 45 | AB-780RL | 2950 | 12 | 55.5 | 4.63 |
| 55 | AB-830L | 2950 | 12.8 | 59.6 | 4.66 |
| 55 | AB-1030RL | 2950 | 15.69 | 74.5 | 4.75 |
| 75 | AB-1200RL | 2950 | 18.87 | 90.3 | 4.79 |
| 90 | AB-1320L | 2950 | 22.18 | 104.6 | 4.72 |
| 110 | AB-1560L | 2950 | 24.59 | 120.4 | 4.90 |
| 132 | AB-1900RL | 2950 | 29.95 | 146.8 | 4.90 |
| 185 | AB-2600L | 2950 | 40.3 | 208.1 | 5.16 |
| 220 | AB-3300L | 2950 | 50.1 | 240 | 4.79 |
| 185 | AA-5600L | 1490 | 42.32 | 194.7 | 4.60 |
سيناريوهات التطبيق النموذجية (نطاق الضغط 3.0 ~ 5.5 بار):
السيناريوهات الهندسية التي تتطلب تدفق هواء عالي الضغط ومنخفض الضغط، مثل تهوية المناجم وحفر الأنفاق.
التطبيقات الصناعية مثل خزانات التهوية في محطات معالجة مياه الصرف الصحي وأنوال نفث الهواء في مصانع النسيج.
التطبيقات التي تتطلب إمدادًا مستمرًا بالهواء منخفض الضغط، مثل نقل المواد واختبار نفق الرياح.
رابعا. سلسلة التيار المتردد ذات المرحلة الواحدة (الضغط الجوي)
أبرز النقاط التكنولوجية
تصميم مبسط بأربعة محامل: مع ضمان الدعم الموثوق به، تم تحسين التصميم ليشمل أربعة محامل، مما يؤدي إلى هيكل أكثر إحكاما وتكلفة أكثر تنافسية.
تصميم جمالي بدون غطاء: الهيكل الفريد بدون غطاء لا يجعل رأس الضاغط يبدو أكثر بساطة وانسيابية فحسب، بل يقلل أيضًا من نقاط التسرب المحتملة ويحسن من سهولة الصيانة.
فعالية عالية من حيث التكلفة: على الرغم من تلبية متطلبات الضغط التقليدية التي تبلغ 6.0 إلى 10.0 بار، إلا أنها تقدم سعرًا تنافسيًا للغاية، مما يجعلها الخيار المفضل للمشاريع الصغيرة والمتوسطة الحجم.
بيانات الأداء (8 بار)
| الطاقة المقدرة (كيلوواط) | نموذج | سرعة الدوار (دورة في الدقيقة) | تدفق الهواء (م³/دقيقة) | قوة العمود (كيلوواط) | الطاقة النوعية (كيلوواط/م³/دقيقة) | نوع الاتصال |
| 7.5 | ايه سي-077 | 3600 | 1.03 | 7.3 | 7.09 | الأحزمة / المغناطيس الدائم |
| 11 | ايه سي-077 | 5200 | 1.59 | 11.0 | 6.92 | الأحزمة / المغناطيس الدائم |
| 11 | ايه سي-130 | 3000 | 1.92 | 12.7 | 6.61 | الأحزمة / المغناطيس الدائم |
| 15 | ايه سي-130 | 3600 | 2.34 | 15.6 | 6.67 | الأحزمة / المغناطيس الدائم |
| 15 | ايه سي-160 إي | 3000 | 2.30 | 15.0 | 6.52 | محرك المباشر |
| 22 | ايه سي-240 | 3000 | 3.59 | 23.0 | 6.41 | محرك المباشر |
| 30 | إيه سي-420 إس | 3000 | 4.50 | 31.0 | 6.89 | محرك المباشر |
| 37 | ايه سي-420 | 3000 | 6.28 | 38.9 | 6.19 | محرك المباشر |
نطاق ضغط سيناريو التطبيق: 6.0~10.0 بارج، يستخدم على نطاق واسع في:
مصانع التصنيع الصغيرة والمتوسطة الحجم، ومراكز خدمة إصلاح السيارات، ومحلات تجهيز الأجهزة، وما إلى ذلك.
كمصدر للطاقة لمعدات السفع الرملي والطلاء الصغيرة، وكذلك الأدوات الهوائية.
مناسب للتطبيقات التي تكون فيها تكاليف الاستثمار الأولية في المعدات مثيرة للقلق وتكون ظروف استهلاك الهواء مستقرة نسبيًا.
V. سلسلة AA-H ذات المرحلة الواحدة (الضغط المتوسط)
يسلط الضوء على التكنولوجيا الأساسية
الدوار المصنوع من سبائك الصلب: مصنوع من سبائك الصلب 20CrMnTi، ويتم تشكيله ومعالجته بالكربنة والتبريد. تصل صلابة سطح الدوار إلى HRC60، مما يمكنه من تحمل الضغط الهائل في ظل ظروف الضغط المتوسط إلى العالي، مما يؤدي إلى عمر افتراضي مضاعف للمواد العادية.
محامل نحاسية مطورة: تستخدم أجزاء الدعم الرئيسية محامل سبائك النحاس. بالمقارنة مع المحامل الفولاذية التقليدية، تم تحسين مقاومة التآكل وتبديد الحرارة بشكل كبير تحت الأحمال العالية، مما يزيد من دورة الصيانة إلى 40,000 ساعة.
تصميم ملف التعريف الدقيق: يضمن ملف تعريف الأسنان 5:6 المُحسّن للضغط المتوسط المرتفع كفاءة حجمية ممتازة ومستويات ضوضاء منخفضة حتى عند نسب الضغط العالية.
بيانات الأداء
| نموذج | سرعة الدوار (دورة في الدقيقة) | ضغط الشفط (بار) | تدفق الهواء (م³/دقيقة) | قوة العمود (كيلوواط) | ضغط التفريغ (بار) |
| AA-040H (معزز الضغط) | 2950 | 6.4 | 0.8 | 17 ~ 33 | 30 ~ 40 |
| AA-140H (معزز الضغط) | 2950 | 6.4 | 1.7 | 51`65 | 30 ~ 40 |
| AA-1200RH | 2950 | 0 | 17.6 | 158.8 | 17 |
| AA-1900RH | 2950 | 0 | 28.2 | 252 | 17 |
نطاق ضغط التطبيق النموذجي: 17.0~35.0 بارج، يستخدم بشكل رئيسي في:
عمليات الإنتاج التي تتطلب ضغطًا عاليًا لحظيًا، مثل نفخ زجاجات PET وقولبة المطاط عالي الضغط.
المجالات الصناعية المتطورة مثل اختبار إحكام الضغط العالي واختبار مكونات الطيران.
سيناريوهات خاصة لإمدادات الغاز عالي الضغط مثل حقن الغاز في حقول النفط والغوص في أعماق البحار.
