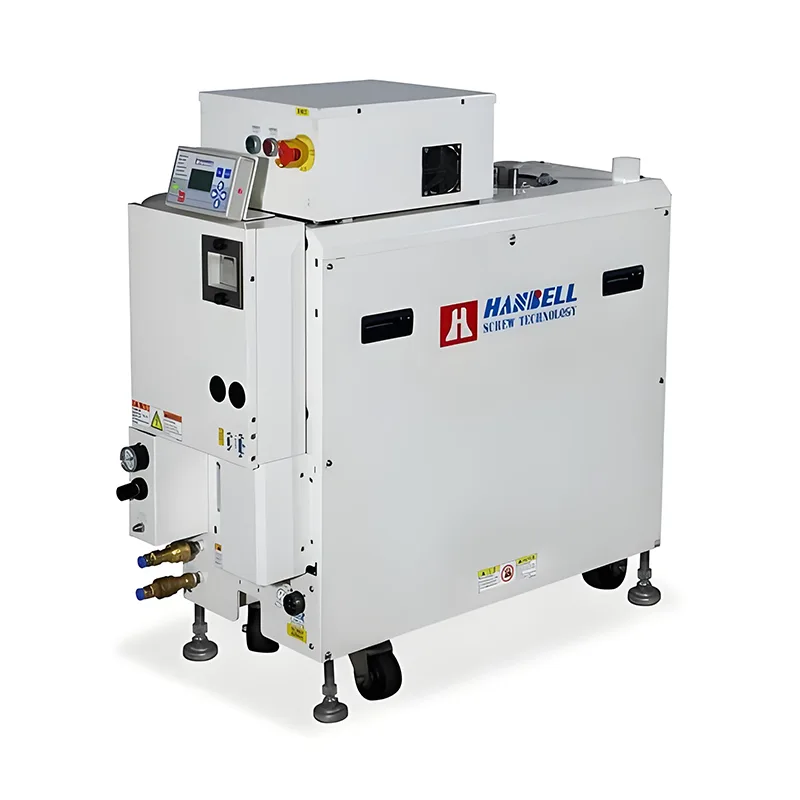

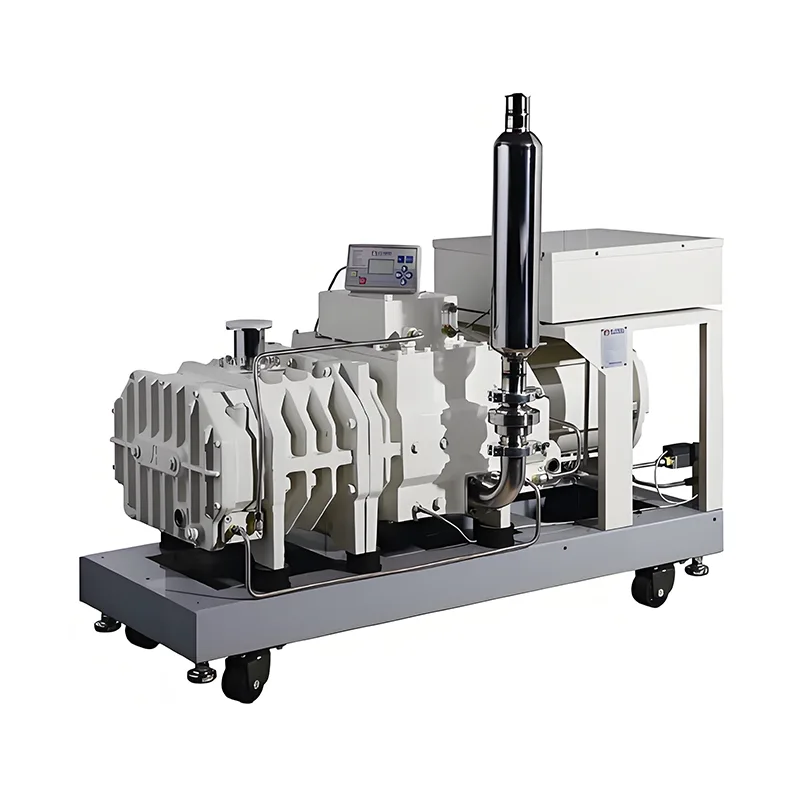

مضخة فراغ المسمار الجاف ذات السرعة الثابتة

تتميز مضخة التفريغ اللولبية الجافة ذات السرعة الثابتة المتينة من Yuzhen بهيكل بسيط وتشغيل مستقر، مما يجعلها مناسبة للتطبيقات ذات ظروف التشغيل الثابتة والإنتاج المستمر. إنه حل فراغ جاف كلاسيكي فعال من حيث التكلفة ومنخفض الصيانة.

إرسال استفسار

وصف المنتج

بالنسبة للعملاء الذين لديهم إيقاعات إنتاج مستقرة ومتطلبات فراغ ثابتة نسبيًا، فإن التحكم المعقد ليس ضروريًا. لقد أصبحت مضخة التفريغ اللولبية الجافة ذات السرعة الثابتة من Yuzhen، مع مزاياها الأساسية المتمثلة في الاستقرار والمتانة وسهولة الصيانة، خيارًا طويل الأمد للعديد من المصانع.

يتم تصنيع الدوارات اللولبية في هذه السلسلة بدقة، مما يضمن الختم الممتاز والضخ المستمر والمستقر. باستخدام طريقة قيادة ناضجة وموثوقة، فإنه يبدأ مباشرة ويعمل بسلاسة، مما يقلل من تعقيد التحكم غير الضروري. الهيكل الخالي من الزيت يجعل النظام أنظف ويقلل بشكل كبير من تكرار الصيانة، مما يجعل الاستخدام اليومي أسهل.

سواء أكان الأمر يتعلق بخطوط الإنتاج المستمرة، أو أفران التفريغ، أو عمليات الطلاء، أو تطبيقات التفريغ الصناعية التقليدية، فإن مضخة التفريغ اللولبية الجافة ذات السرعة الثابتة هذه توفر إنتاجًا ثابتًا، مما يساعد الشركات على التحكم في استثمار المعدات وتكاليف الصيانة طويلة المدى مع ضمان الكفاءة.

Yuzhen، التي تعتمد على تكنولوجيا تصنيع اللولب الناضجة ونظام مراقبة الجودة الصارم من Hanbell، لديها منتجات اجتازت العديد من الشهادات الدولية وخدمت السوق الصناعية العالمية لفترة طويلة. كما حصلت أيضًا على شهادات دولية مثل ISO-9001، وUL من الولايات المتحدة، وCE من أوروبا، ودرجة Lloyd's البحرية في سويسرا.

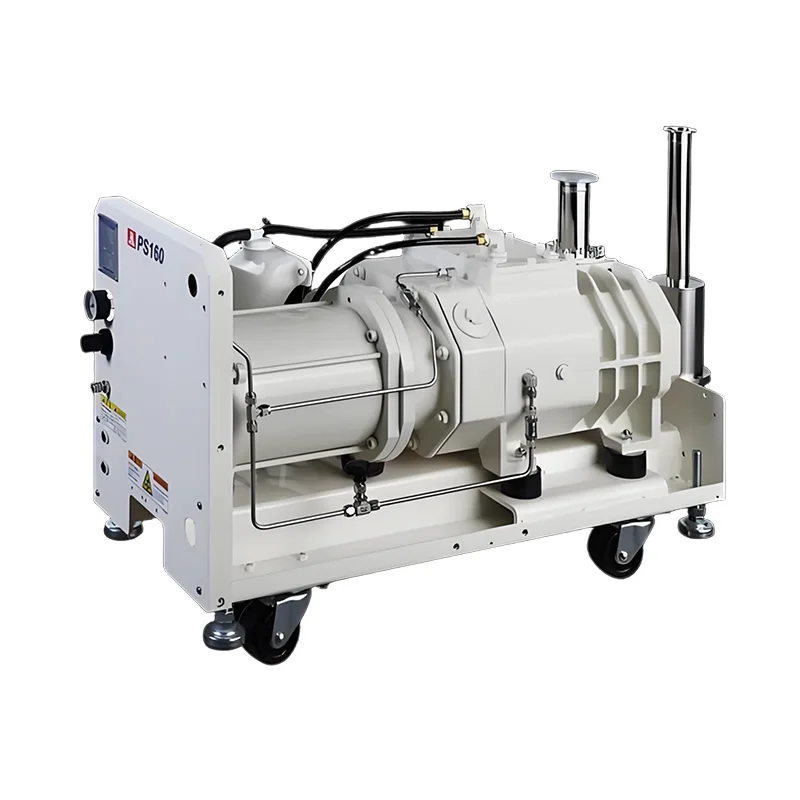

مضخة فراغ المسمار الجاف سلسلة PS

الميزات الرئيسية

1. قصر مسار الغاز وتقليل تلوث الغاز المعالج

بالمقارنة مع الأنواع الأخرى من مضخة التفريغ الجافة، فإن مضخة التفريغ اللولبية HANBELL لديها أقصر مسار للغاز في مضخة التفريغ وهذا يمكن أن يقلل من تلوث غاز المعالجة. يمكن للدوارات اللولبية أن تلعب دور آلية نقل المسحوق، ونحن نعمل بشكل جيد حتى مع وجود الكثير من التلوث داخل المضخة.

2. أداء ممتاز للمضخة بسبب تأثيرات الختم الممتازة لملف الدوار

يمكن لملف الدوار الحاصل على براءة اختراع أن يوفر تأثيرات إغلاق ممتازة للدوار وبالتالي يُسمح بخلوص أكبر بينهما. يمكن تقليل تآكل دوار المضخة وانحشار الدوار بسبب تلوث العملية عن طريق الخلوص الأكبر المسموح به.

3. الهيكل البسيط يقلل من فرصة توقف المضخة بشكل غير متوقع ويسهل عملية الإصلاح.

يتكون الفراغ من النوع اللولبي من زوج من الدوارات اللولبية وتكون ألواح العزل مطلوبة في مراحل مختلفة من غرفة الضخ، ويمكن أيضًا تجنب تلوث العملية بين الدوارات وألواح العزل. يعد إصلاح المضخة الجافة Hanbell أسهل بكثير من أي نوع آخر من المضخات الجافة، وبالتالي فإن وقت الإصلاح أقصر والتكلفة أقل.

4. يمكن لوحدة التحكم في المعالجات الدقيقة وبرنامج التحكم عن بعد حماية المضخة من المواقف غير الطبيعية.

توفر وحدة تحكم المعالجات الدقيقة الكثير من معلمات المضخة لتشغيل مراقبة الحالة. يمكن تشغيل المضخة ومراقبتها بسهولة من خلال لوحة التشغيل. يمكن لبرنامج التحكم عن بعد أن يساعد العميل في مراقبة حالة تشغيل المضخة عن بعد.

المزايا

1. يتم إستخدام سائل تبريد خاص للتبريد، لتجنب التآكل المحتمل للهيكل بواسطة ماء التبريد.

2. واجهة التشغيل المتنقلة مريحة للتشغيل. إنها تعرض حالة العمل الفعلية لمضخة التفريغ ويمكن عرضها باللغتين الصينية والإنجليزية، مما يلبي احتياجات العملاء حقًا.

3. موصل الطاقة من الدرجة العسكرية، آمن ومريح.

4. سخان النيتروجين، مما يجعل مضخة التفريغ أكثر ملاءمة لعمليات أشباه الموصلات مثل CVD وPECVD.

5. إشارة التحكم وواجهة إشارة الاتصال، مما يتيح المراقبة عن بعد لمضخة التفريغ.

Fixed Speed Dry Screw Vacuum Pump

مضخة فراغ المسمار الجاف سلسلة PS

نموذج		وحدة	PS80	PS160	PS180
سرعة الضخ (50 هرتز / 60 هرتز)		لتر/دقيقة	1300/1600	2150/2600	2500/3000
		م³/ساعة	80/96	140/156	150/180
		cfm	48/57	82/92	88/105
الضغط الزمني		تور	≥7.5*10^⁻3
		مليبار	≥1*10^-2
		بنسلفانيا	≥1
محرك	تكرار	هرتز	50/60
	الجهد االكهربى	V	220 ~ 440
	قوة	حصان	4	6	6
		كيلوواط	2.98	4.47	4.47
اتصال	مدخل		NW50
	أوتلير		NW40
تبريد ماء	تدفق	لتر/دقيقة	3 ~ 7
	ضغط	كجم/سم²	2 ~ 4
	درجة حرارة	℃	18 ~ 30
	اتصال		RC3/8"
ن2	ضغط	الآلام والكروب الذهنية	0.15~0.2
	التدفق المخفف	لتر/دقيقة	0~60
	تدفق الختم	لتر/دقيقة	0~20
	اتصال		سواجيلوك 1/4"
خافت.الطولالعرضالارتفاع		مم	814380663	895405678	920425650
وزن		كجم	280	300	320
ضوضاء		ديسيبل (أ)	≥68	≥70	≥70
			ملاحظات: 1. مستويات الضوضاء المذكورة أعلاه مخصصة للموديلات التي تحتوي على محرك مبرد بالماء وبدون غلاف. 2. تركيب أجهزة عزل الصوت على النماذج المذكورة أعلاه يمكن أن يقلل من الضوضاء بنسبة 3-4 ديسيبل.
واجهة			SEMIE73-0299
معدل تسرب المضخة		Mbar.1/s	1*10^-5
درجة حرارة التشغيل		℃	5 ~ 40
عملية الرطوبة		ر.س	أقل من 90%

نموذج		وحدة	PS602	PS902	PS1302	PS1802
سرعة الضخ (50 هرتز/60 هرتز)		لتر/دقيقة	8300/10000	12500/15000	17500/21000	25000/33300
		م³/ساعة	500/600	750/900	1050/1260	1500/1800
		cfm	294/353	441/530	618/742	883/1060
الضغط الزمني		تور	.57.5*10⁻⁴
		مليبار	≥1*10⁻³
		بنسلفانيا	.10.1
محرك	تكرار	هرتز	50/60
	الجهد االكهربى	V	220 ~ 440
	قوة	حصان	4+4	6+4	6+6	6+6
		كيلوواط	2.98+2.98	4.47+2.98	4.47+4.47	4.47+4.47
اتصال	مدخل		IS0100 (انسحب)		IS0160 (انسحب)
	أوتلير		NW40
تبريد ماء	تدفق	لتر/دقيقة	3 ~ 7
	ضغط	كجم/سم²	2 ~ 4
	درجة حرارة	℃	15 ~ 30
	اتصال		RC3/8"
ن2	ضغط	الآلام والكروب الذهنية	0.15~0.2
	التدفق المخفف	لتر/دقيقة	0~60
	تدفق الختم	لتر/دقيقة	0~20
	اتصال		سواجيلوك 1/4"
خافت.الطولالعرضالارتفاع		مم	814380865	895380915	920430957	9204301030
وزن		كجم	450	520	540	545
ضوضاء		ديسيبل (أ)	≥70	≥70	≥70	≥70
			ملاحظات: 1. مستويات الضوضاء المذكورة أعلاه مخصصة للموديلات التي تحتوي على محرك مبرد بالماء وبدون غلاف. 2. تركيب أجهزة عزل الصوت على النماذج المذكورة أعلاه يمكن أن يقلل من الضوضاء بنسبة 3-4 ديسيبل.
واجهة			SEMIE73-0299
درجة حرارة التشغيل		℃	5 ~ 40
عملية الرطوبة		ر.س	أقل من 90%

الأبعاد المادية PS

Fixed Speed Dry Screw Vacuum Pump

مضخة فراغية لولبية جافة من سلسلة PD

سمات

مضخة التفريغ اللولبية الجافة، يمكن أن تكون بمحرك مبرد بالماء (مقاوم للانفجار) أو محرك مبرد بالهواء (مقاوم للانفجار)، سرعة ضخ عالية في الضغط العالي، استهلاك منخفض للطاقة، ضوضاء منخفضة.

طلب

TFT-LCD، لوحة اللمس

الشمسية

النظام المعدني

طلاء

عمليات البلازما

عملية التجفيف

التكنولوجيا الحيوية / الأدوية

الصناعة الكيميائية

معلمات أداء PD

نموذج		وحدة	بي دي120	بي دي 200	بي دي 300	بي دي 500	PD650	بي دي 800
سرعة الضخ (50 هرتز/60 هرتز)		لتر/دقيقة	1667/2000	2830/3400	4167/5000	7000/8333	9030/10840	11011/13233
		م³/ساعة	100/120	167/200	250/300	420/500	540/650	680/800
		cfm	59/71	98/117	147/176	248/295	371/382	393/471
الضغط الزمني		تور	≥7.5*10^-3
		مليبار	≥1*10^-2
		بنسلفانيا	≥1
محرك	تكرار	هرتز	50/60
	الجهد االكهربى	V	220 ~ 380 ~ 440
	قوة	حصان	4/5.3	6/7.5	8/10	15/20	25/30	25/30
	قوة	كيلوواط	2.98/4	4.47/5.5	6.7/7.5	11/15	18.5/22	18.5/22
	قوة	كيلوواط	1.6/2	2.2/3	3.6/4.2	6/7	10/13	11/14
اتصال	مدخل		NW50	NW50	ISO63	ISO80	ايزو100	ايزو100
اتصال	أوتلير		NW40	NW40	NW40	NW50	ISO63	ISO63
تبريد ماء	اتصال		RC3/8"				RC1/2"
	ضغط	كجم/سم²	2.0 ~ 4.0
	درجة حرارة	℃	3slm18 درجة مئوية ~ 7slm28 درجة مئوية			6slm18°C~15slm28°C
	تدفق	لتر/دقيقة	3slm18 درجة مئوية ~ 7slm28 درجة مئوية			6slm18°C~15slm28°C
ن2	ضغط	كجم/سم²	0.15~0.2
	التدفق المخفف	لتر/دقيقة	حسب العملية
	تدفق الختم	لتر/دقيقة	10
	اتصال		سواجيلوك 1/4"
خافت.الطولالعرضالارتفاع		مم	814380663	920430674	1075430650	1346538.4886	1831610735	1831610735
وزن		كجم	280	345	390	550	1050	1050
ضوضاء		ديسيبل (أ)	68	<70	<70	<75	<80	<80
درجة حرارة التشغيل		℃	5 ~ 40 درجة مئوية
عملية الرطوبة		ر.س	أقل من 90%

منحنى أداء PD

Fixed Speed Dry Screw Vacuum Pump

الأبعاد المادية PD

Fixed Speed Dry Screw Vacuum Pump

مضخة جذور سلسلة PR

سمات

1. تتميز مضخات PR بآلية ضخ عالية الجودة وخالية من الزيت.

2. أداء ممتاز للمضخة بسبب تأثيرات الختم الممتازة لملف التعريف.

3. التشغيل عند ضغوط منخفضة نسبيًا يجعله موثوقًا للغاية

4. عملية هادئة وخالية من الاهتزاز

مجال التطبيق

طلاء فراغ، فرن فراغ، عملية حرارية، صيدلانية، كيميائية، موصلات شبه موصلة، TFT/LCD/LED والخلايا الشمسية، إلخ.

معلمات أداء العلاقات العامة

نموذج		وحدة	PR600	PR900	PR1300	بي آر 1800	PR3000	PR7000
سرعة الضخ (50 هرتز / 60 هرتز)		لتر/دقيقة	13000	20000	26000	33000	63000	140000
		م³/ساعة	800	1200	1600	2000	3800	8400
		cfm	470	706	941	1176	2235	4947
الضغط الزمني		تور	.57.5*10⁴
		مليبار	≥1*10⁻³
		بنسلفانيا	.10.1
محرك	تكرار	هرتز	50/60
	الجهد االكهربى	V	220 ~ 440
	قوة	حصان	4	4	6	6	8/20	20
	قوة	كيلوواط	2.98	2.98	4.47	4.47	6.7/15	15
استهلاك الطاقة الخامل		كيلوواط						1.7
اتصال	مدخل		IS0100		ايزو160		ايزو 200	320 إسو-ك
اتصال	أوتلير		IS0063		ايزو100		IS0160	160 إسو-ك
خافت.الطولالعرضالارتفاع		مم	721322233	778360250	848360272	778360272	1142510358	1490669490
وزن		كجم	160	210	220	225	570	880
ضوضاء		ديسيبل (أ)	≥60	≥60	≥62	≥62	≥65	≥70
ضوضاء		ديسيبل (أ)	ملاحظات: 1. مستويات الضوضاء المذكورة أعلاه مخصصة للموديلات التي تحتوي على محرك مبرد بالماء وبدون غلاف. 2. تركيب أجهزة عزل الصوت على النماذج المذكورة أعلاه يمكن أن يقلل من الضوضاء بنسبة 3-4 ديسيبل.
معدل تسرب المضخة		Mbar.1/s	1*10⁵
درجة حرارة التشغيل		℃	5 ~ 40
عملية الرطوبة RH		ر.س	أقل من 90%
