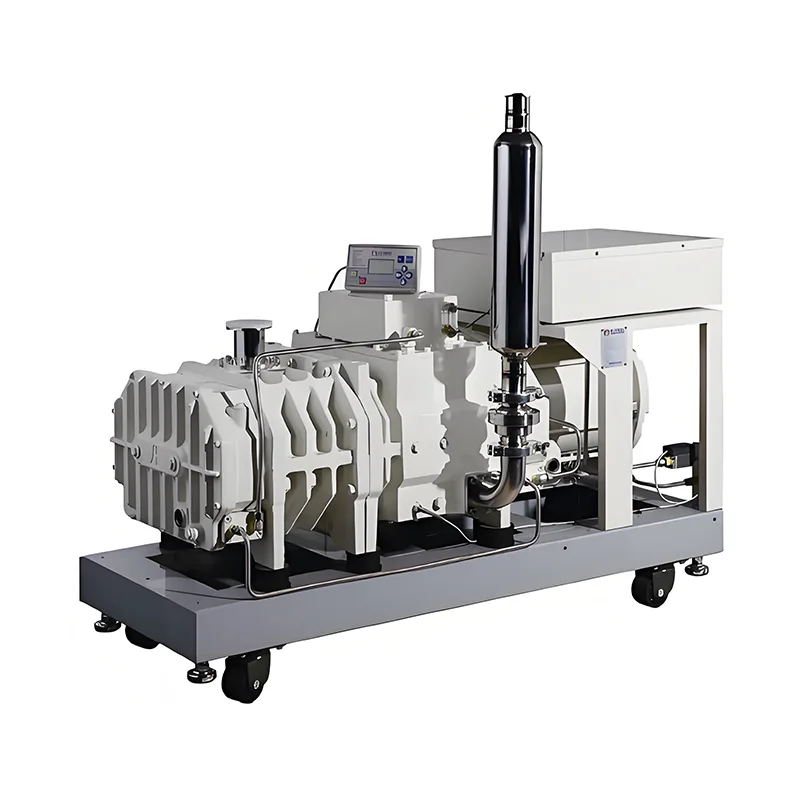

مضخة فراغ المسمار الجاف ذات التردد المتغير

يمكن لمضخة التفريغ اللولبية الجافة ذات التردد المتغير ذات الجودة العالية من Yuzhen ضبط سرعتها تلقائيًا وفقًا لظروف العمل في الموقع، وذلك باستخدام الطاقة اللازمة فقط، مما يؤدي إلى توفير الطاقة والمرونة بشكل أكبر. إنها مناسبة بشكل خاص لخطوط الإنتاج ذات التغييرات المتكررة في العمليات والمتطلبات الصعبة لاستهلاك الطاقة والاستقرار.

إرسال استفسار

وصف المنتج

في العديد من المصانع، متطلبات الفراغ ليست ثابتة.

تتطلب بعض العمليات فراغًا عاليًا، بينما يحتاج البعض الآخر فقط إلى الحفاظ على حالة معينة. إذا كانت المعدات تعمل بأقصى سرعة بشكل مستمر، فستكون تكاليف الكهرباء مرتفعة، وسيتم تسريع تآكل المعدات.

تكمن ميزة مضخة التفريغ اللولبية الجافة ذات التردد المتغير في -

لا يعمل بكامل طاقته طوال الوقت، ولكنه يقوم تلقائيًا بضبط سرعته وفقًا للاحتياجات الفعلية. تعمل مضخة التفريغ عند الطلب، مما يوفر الكهرباء ويتجنب العمل غير الضروري.

عندما يكون حمل النظام منخفضًا، تتباطأ مضخة التفريغ تلقائيًا، مما يقلل من استهلاك الطاقة غير الضروري؛

إذا كانت العملية تتطلب قدرة ضخ أكبر، فيمكنها الاستجابة بسرعة، مما يضمن عدم تعطيل إيقاع الإنتاج.

لا تؤدي طريقة التحكم في التردد المتغير هذه إلى تقليل تكاليف الكهرباء بشكل كبير فحسب، بل تجعل النظام بأكمله يعمل بسلاسة وهدوء أكبر. وعلى المدى الطويل، فإنه يحمي أيضًا المعدات نفسها.

إدارة سهلة

تتميز مضخة التفريغ اللولبية الجافة ذات التردد المتغير بواجهة تحكم بديهية، مما يسمح للمستخدمين بفهم حالة التشغيل والمعلمات بسهولة في لمحة. لا يحتاج المشغلون إلى تدريب متخصص ومعقد؛ إنه سهل الاستخدام للغاية، كما أن التعديلات والمراقبة اليومية مريحة.

سيناريوهات التطبيق النموذجية

تصنيع أشباه الموصلات والإلكترونيات: النقش، الأمراض القلبية الوعائية، PECVD، وغيرها من العمليات

خطوط إنتاج الخلايا الكهروضوئية و LED: ترسيب الأغشية الرقيقة، التنظيف، والإخلاء

العمليات الكيميائية: معالجة الغاز، التفاعل الفراغي، استخلاص المذيبات

الطلاء والطلاء والتطبيقات الصناعية عالية النظافة

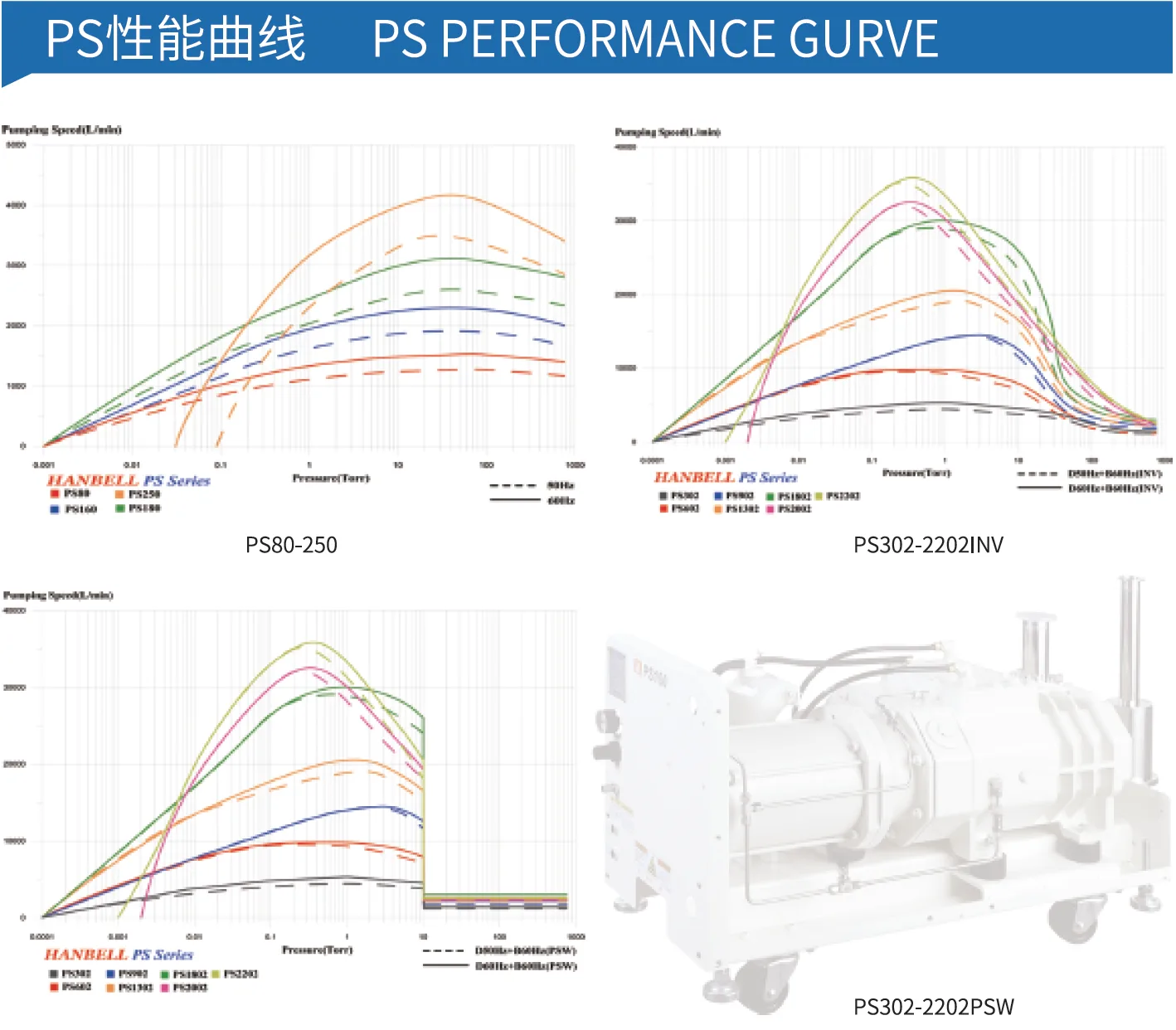

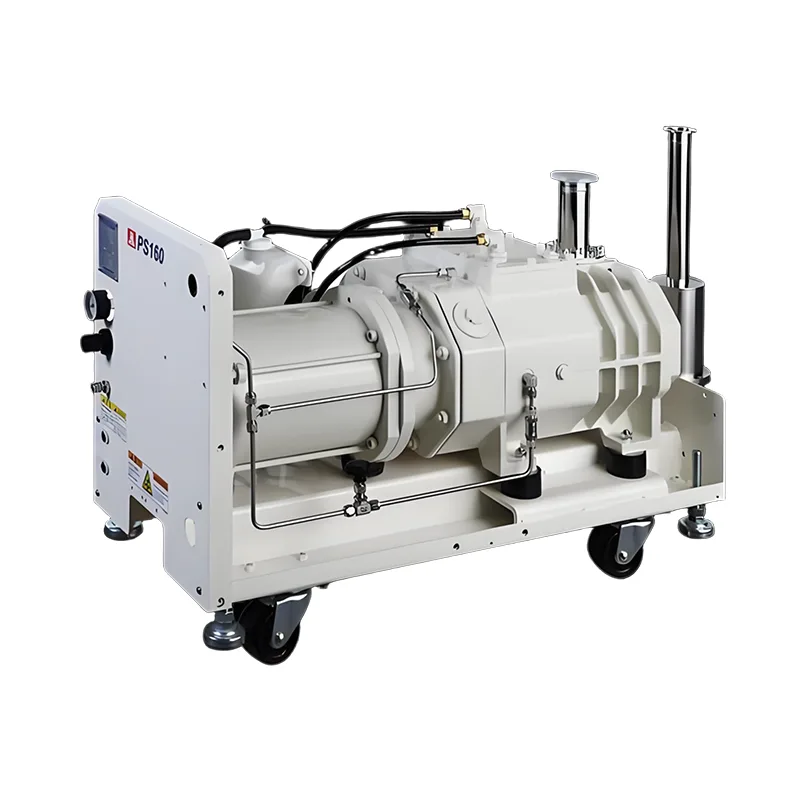

مضخة فراغ المسمار الجاف سلسلة PS

الميزات الرئيسية

1. قصر مسار الغاز وتقليل تلوث الغاز المعالج

بالمقارنة مع الأنواع الأخرى من مضخة التفريغ الجافة، فإن مضخة التفريغ اللولبية HANBELL لديها أقصر مسار للغاز في مضخة التفريغ وهذا يمكن أن يقلل من تلوث غاز المعالجة. يمكن للدوارات اللولبية أن تلعب دور آلية نقل المسحوق، فنحن نعمل بشكل جيد حتى مع وجود الكثير من التلوث داخل المضخة.

2. أداء ممتاز للمضخة بسبب تأثيرات الختم الممتازة لملف الدوار

يمكن لملف الدوار الحاصل على براءة اختراع أن يوفر تأثيرات إغلاق ممتازة للدوار وبالتالي يُسمح بخلوص أكبر بينهما. يمكن تقليل تآكل دوار المضخة وانحشار الدوار بسبب تلوث العملية عن طريق الخلوص الأكبر المسموح به.

3. الهيكل البسيط يقلل من فرصة توقف المضخة بشكل غير متوقع ويسهل عملية الإصلاح.

يتكون الفراغ من النوع اللولبي من زوج من الدوارات اللولبية وتكون ألواح العزل مطلوبة في مراحل مختلفة من غرفة الضخ، ويمكن أيضًا تجنب تلوث العملية بين الدوارات وألواح العزل. يعد إصلاح المضخة الجافة Hanbell أسهل بكثير من أي نوع آخر من المضخات الجافة، وبالتالي فإن وقت الإصلاح أقصر والتكلفة أقل.

4. يمكن لوحدة التحكم في المعالجات الدقيقة وبرنامج التحكم عن بعد حماية المضخة من المواقف غير الطبيعية.

توفر وحدة تحكم المعالجات الدقيقة الكثير من معلمات المضخة لتشغيل مراقبة الحالة. يمكن تشغيل المضخة ومراقبتها بسهولة من خلال لوحة التشغيل. يمكن لبرنامج التحكم عن بعد أن يساعد العميل في مراقبة حالة تشغيل المضخة عن بعد.

المزايا

1. يتم إستخدام سائل تبريد خاص للتبريد، لتجنب التآكل المحتمل للهيكل بواسطة ماء التبريد.

2. واجهة التشغيل المتنقلة مريحة للتشغيل. إنها تعرض حالة العمل الفعلية لمضخة التفريغ ويمكن عرضها باللغتين الصينية والإنجليزية، مما يلبي احتياجات العملاء حقًا.

3. موصل الطاقة من الدرجة العسكرية، آمن ومريح.

4. سخان النيتروجين، مما يجعل مضخة التفريغ أكثر ملاءمة لعمليات أشباه الموصلات مثل CVD وPECVD.

5. إشارة التحكم وواجهة إشارة الاتصال، مما يتيح المراقبة عن بعد لمضخة التفريغ.

Variable Frequency Dry Screw Vacuum Pump

مضخة فراغ المسمار الجاف سلسلة PS

نموذج		وحدة	PS80	PS160	PS180
سرعة الضخ (50 هرتز / 60 هرتز)		لتر/دقيقة	1300/1600	2150/2600	2500/3000
		م³/ساعة	80/96	140/156	150/180
		cfm	48/57	82/92	88/105
الضغط الزمني		تور	≥7.5*10^⁻3
		مليبار	≥1*10^-2
		بنسلفانيا	≥1
محرك	تكرار	هرتز	50/60
	الجهد االكهربى	V	220 ~ 440
	قوة	حصان	4	6	6
		كيلوواط	2.98	4.47	4.47
اتصال	مدخل		NW50
	أوتلير		NW40
تبريد ماء	تدفق	لتر/دقيقة	3 ~ 7
	ضغط	كجم/سم²	2 ~ 4
	درجة حرارة	℃	18 ~ 30
	اتصال		RC3/8"
ن2	ضغط	الآلام والكروب الذهنية	0.15~0.2
	التدفق المخفف	لتر/دقيقة	0~60
	تدفق الختم	لتر/دقيقة	0~20
	اتصال		سواجيلوك 1/4"
خافت.الطولالعرضالارتفاع		مم	814380663	895405678	920425650
وزن		كجم	280	300	320
ضوضاء		ديسيبل (أ)	≥68	≥70	≥70
			ملاحظات: 1. مستويات الضوضاء المذكورة أعلاه مخصصة للموديلات التي تحتوي على محرك مبرد بالماء وبدون غلاف. 2. تركيب أجهزة عزل الصوت على النماذج المذكورة أعلاه يمكن أن يقلل من الضوضاء بنسبة 3-4 ديسيبل.
واجهة			SEMIE73-0299
معدل تسرب المضخة		Mbar.1/s	1*10^-5
درجة حرارة التشغيل		℃	5 ~ 40
عملية الرطوبة		ر.س	أقل من 90%

نموذج		وحدة	PS602	PS902	PS1302	PS1802
سرعة الضخ (50 هرتز/60 هرتز)		لتر/دقيقة	8300/10000	12500/15000	17500/21000	25000/33300
		م³/ساعة	500/600	750/900	1050/1260	1500/1800
		cfm	294/353	441/530	618/742	883/1060
الضغط الزمني		تور	.57.5*10⁻⁴
		مليبار	≥1*10⁻³
		بنسلفانيا	.10.1
محرك	تكرار	هرتز	50/60
	الجهد االكهربى	V	220 ~ 440
	قوة	حصان	4+4	6+4	6+6	6+6
		كيلوواط	2.98+2.98	4.47+2.98	4.47+4.47	4.47+4.47
اتصال	مدخل		IS0100 (انسحب)		IS0160 (انسحب)
	أوتلير		NW40
تبريد ماء	تدفق	لتر/دقيقة	3 ~ 7
	ضغط	كجم/سم²	2 ~ 4
	درجة حرارة	℃	15 ~ 30
	اتصال		RC3/8"
ن2	ضغط	الآلام والكروب الذهنية	0.15~0.2
	التدفق المخفف	لتر/دقيقة	0~60
	تدفق الختم	لتر/دقيقة	0~20
	اتصال		سواجيلوك 1/4"
خافت.الطولالعرضالارتفاع		مم	814380865	895380915	920430957	9204301030
وزن		كجم	450	520	540	545
ضوضاء		ديسيبل (أ)	≥70	≥70	≥70	≥70
			ملاحظات: 1. مستويات الضوضاء المذكورة أعلاه مخصصة للموديلات التي تحتوي على محرك مبرد بالماء وبدون غلاف. 2. تركيب أجهزة عزل الصوت على النماذج المذكورة أعلاه يمكن أن يقلل من الضوضاء بنسبة 3-4 ديسيبل.
واجهة			SEMIE73-0299
درجة حرارة التشغيل		℃	5 ~ 40
عملية الرطوبة		ر.س	أقل من 90%

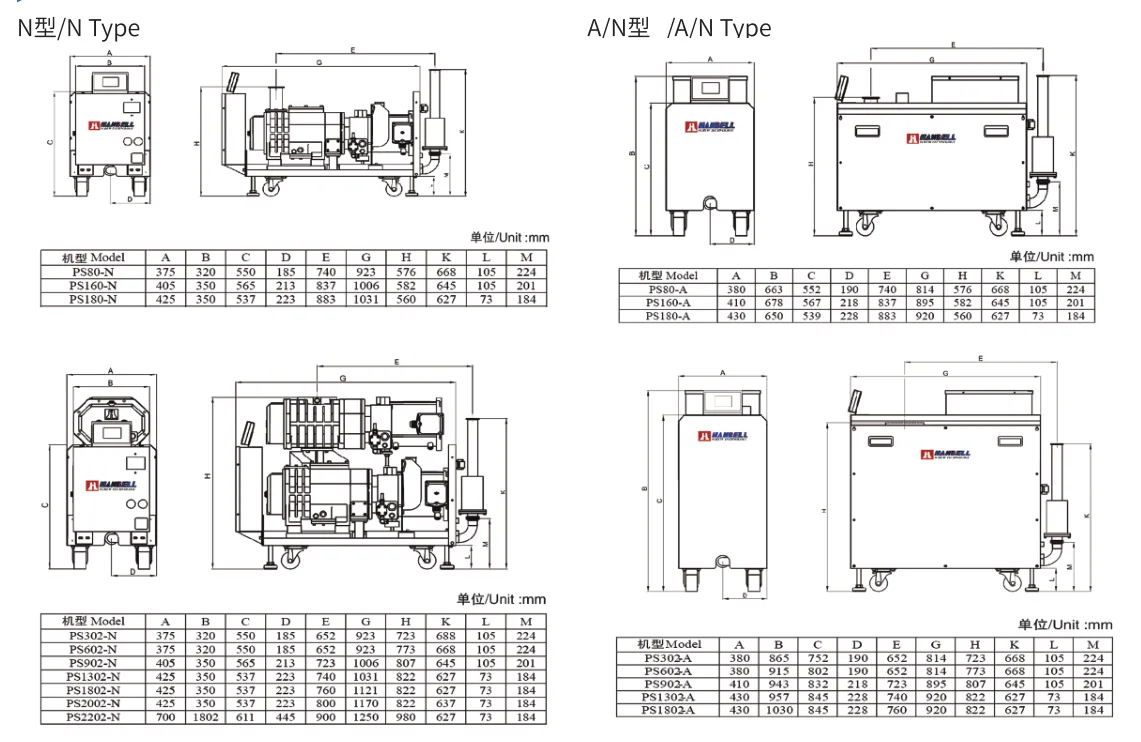

الأبعاد المادية PS

Variable Frequency Dry Screw Vacuum Pump

مضخة فراغية لولبية جافة من سلسلة PD

سمات

مضخة التفريغ اللولبية الجافة، يمكن أن تكون بمحرك مبرد بالماء (مقاوم للانفجار) أو محرك مبرد بالهواء (مقاوم للانفجار)، سرعة ضخ عالية في الضغط العالي، استهلاك منخفض للطاقة، ضوضاء منخفضة.

طلب

TFT-LCD، لوحة اللمس

الشمسية

النظام المعدني

طلاء

عمليات البلازما

عملية التجفيف

التكنولوجيا الحيوية / الأدوية

الصناعة الكيميائية

معلمات أداء PD

نموذج		وحدة	بي دي120	بي دي 200	بي دي 300	بي دي 500	PD650	بي دي 800
سرعة الضخ (50 هرتز/60 هرتز)		لتر/دقيقة	1667/2000	2830/3400	4167/5000	7000/8333	9030/10840	11011/13233
		م³/ساعة	100/120	167/200	250/300	420/500	540/650	680/800
		cfm	59/71	98/117	147/176	248/295	371/382	393/471
الضغط الزمني		تور	≥7.5*10^-3
		مليبار	≥1*10^-2
		بنسلفانيا	≥1
محرك	تكرار	هرتز	50/60
	الجهد االكهربى	V	220 ~ 380 ~ 440
	قوة	حصان	4/5.3	6/7.5	8/10	15/20	25/30	25/30
	قوة	كيلوواط	2.98/4	4.47/5.5	6.7/7.5	11/15	18.5/22	18.5/22
	قوة	كيلوواط	1.6/2	2.2/3	3.6/4.2	6/7	10/13	11/14
اتصال	مدخل		NW50	NW50	ISO63	ISO80	ايزو100	ايزو100
اتصال	أوتلير		NW40	NW40	NW40	NW50	ISO63	ISO63
تبريد ماء	اتصال		RC3/8"				RC1/2"
	ضغط	كجم/سم²	2.0 ~ 4.0
	درجة حرارة	℃	3slm18 درجة مئوية ~ 7slm28 درجة مئوية			6slm18°C~15slm28°C
	تدفق	لتر/دقيقة	3slm18 درجة مئوية ~ 7slm28 درجة مئوية			6slm18°C~15slm28°C
ن2	ضغط	كجم/سم²	0.15~0.2
	التدفق المخفف	لتر/دقيقة	حسب العملية
	تدفق الختم	لتر/دقيقة	10
	اتصال		سواجيلوك 1/4"
خافت.الطولالعرضالارتفاع		مم	814380663	920430674	1075430650	1346538.4886	1831610735	1831610735
وزن		كجم	280	345	390	550	1050	1050
ضوضاء		ديسيبل (أ)	68	<70	<70	<75	<80	<80
درجة حرارة التشغيل		℃	5 ~ 40 درجة مئوية
عملية الرطوبة		ر.س	أقل من 90%

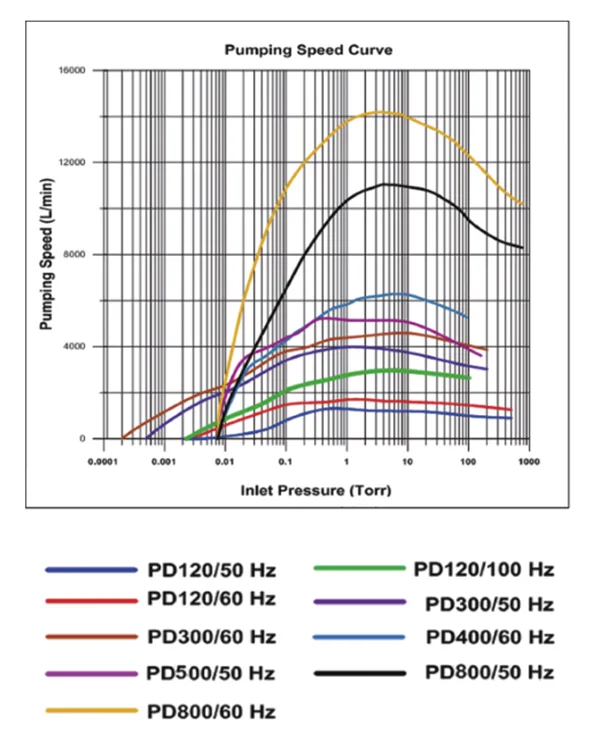

منحنى أداء PD

Variable Frequency Dry Screw Vacuum Pump

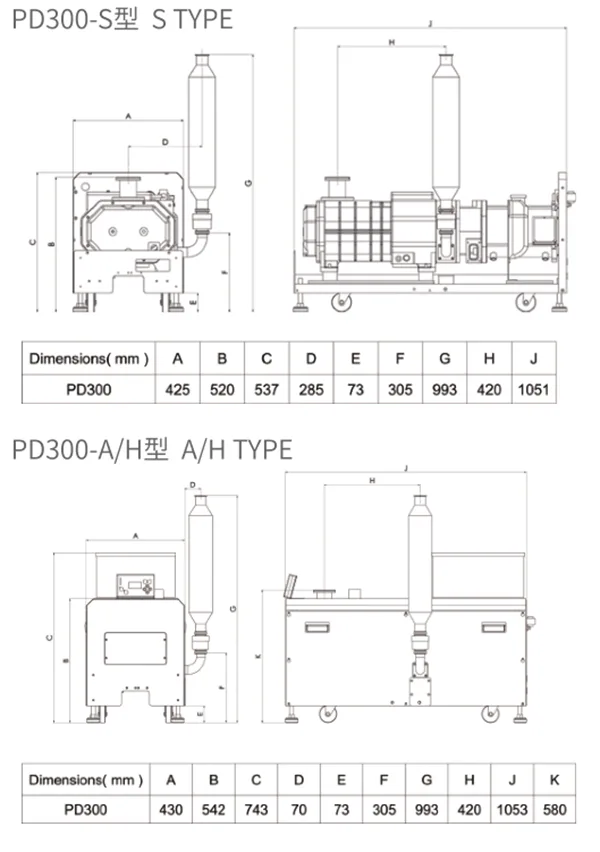

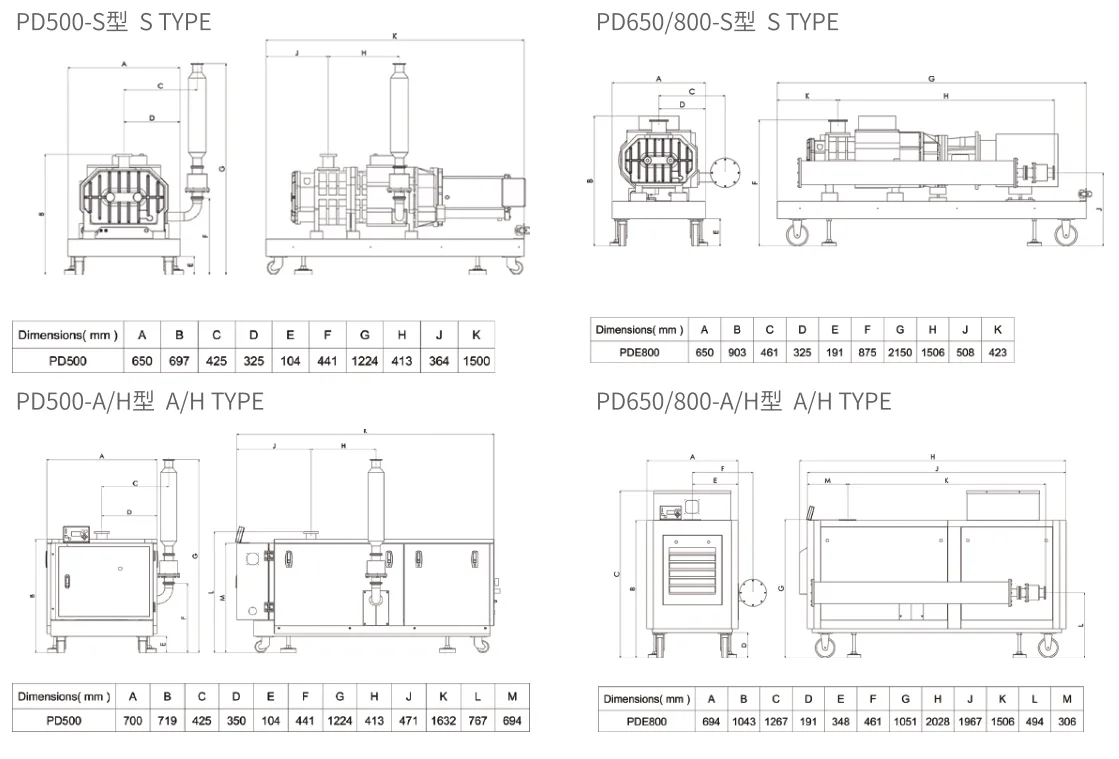

أبعاد PD

Variable Frequency Dry Screw Vacuum Pump

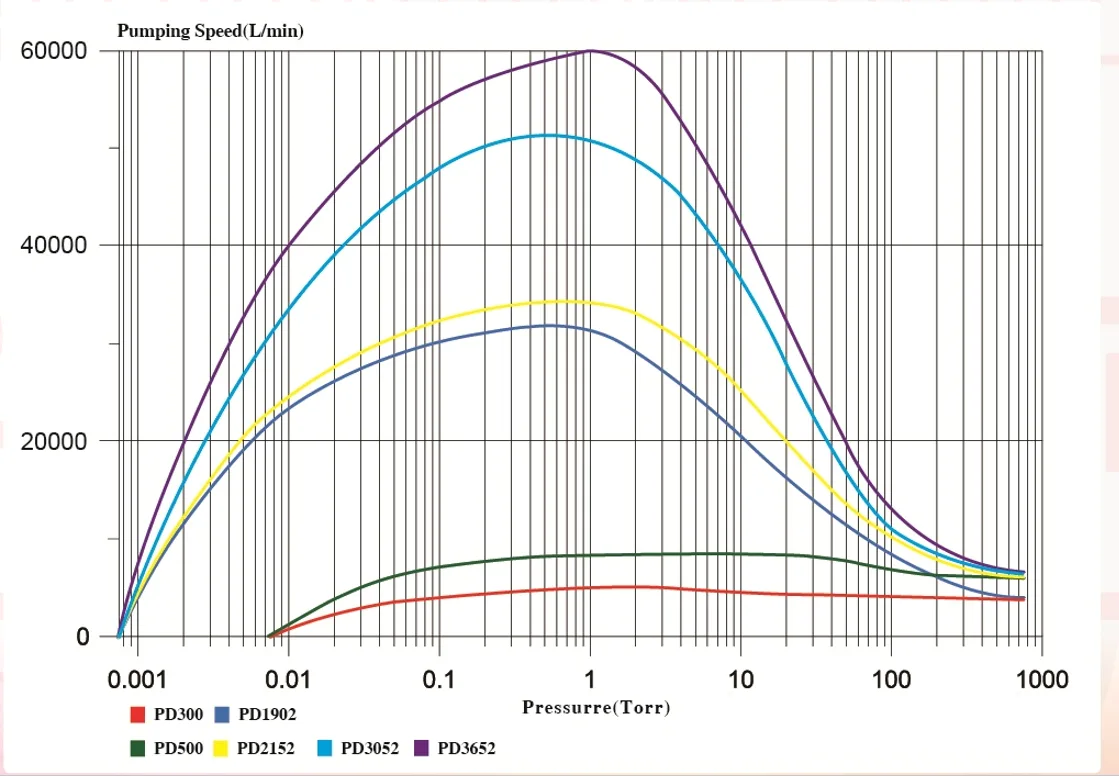

سلسلة بي دي

منتج	وحدة	بي دي 300	بي دي 500	PD1902	PD2152	PD3052	PD3652
مضخة جافة	م³/ساعة	330	500	330	500	500	500
مضخة معززة	م³/ساعة			1800	1800	3000	3600
سرعة الضخ القصوى	م³/ساعة	330	500	1900	2100	3000	3600
سرعة الضخ القصوى	لتر / دقيقة	5500	8300	32000	35000	50000	60000
الضغط النهائي	تور	7.5x10^-3	7.5x10^-3	7.5x10^-4	7.5x10^-4	7.5x10^-4	7.5x10^-4
استهلاك الطاقة	كيلوواط	4.5	7.7	5.3	8.5	8.8	9.0
مدخل	لذا	63	80	160	160	200	200
مَنفَذ	شمال غرب	40	50	40	50	50	50
البعد (مم)	L	1055	1505	1055	1505	1505	1505
	W	430	525	430	525	525	525
	H	560	515	1055	790	965	965
وزن	كجم	350	500	560	730	1000	1020

مضخة جذور سلسلة PR

سمات

1. تتميز مضخات PR بآلية ضخ عالية الجودة وخالية من الزيت.

2. أداء ممتاز للمضخة بسبب تأثيرات الختم الممتازة لملف التعريف.

3. التشغيل عند ضغوط منخفضة نسبيًا يجعله موثوقًا للغاية

4. عملية هادئة وخالية من الاهتزاز

مجال التطبيق

طلاء فراغ، فرن فراغ، عملية حرارية، صيدلانية، كيميائية، موصلات شبه موصلة، TFT/LCD/LED والخلايا الشمسية، إلخ.

معلمات أداء العلاقات العامة

نموذج		وحدة	PR600	PR900	PR1300	بي آر 1800	PR3000	PR7000
سرعة الضخ (50 هرتز / 60 هرتز)		لتر/دقيقة	13000	20000	26000	33000	63000	140000
		م³/ساعة	800	1200	1600	2000	3800	8400
		cfm	470	706	941	1176	2235	4947
الضغط الزمني		تور	.57.5*10⁴
		مليبار	≥1*10⁻³
		بنسلفانيا	.10.1
محرك	تكرار	هرتز	50/60
	الجهد االكهربى	V	220 ~ 440
	قوة	حصان	4	4	6	6	8/20	20
	قوة	كيلوواط	2.98	2.98	4.47	4.47	6.7/15	15
استهلاك الطاقة الخامل		كيلوواط						1.7
اتصال	مدخل		IS0100		ايزو160		ايزو 200	320 إسو-ك
اتصال	أوتلير		IS0063		ايزو100		IS0160	160 إسو-ك
خافت.الطولالعرضالارتفاع		مم	721322233	778360250	848360272	778360272	1142510358	1490669490
وزن		كجم	160	210	220	225	570	880
ضوضاء		ديسيبل (أ)	≥60	≥60	≥62	≥62	≥65	≥70
ضوضاء		ديسيبل (أ)	ملاحظات: 1. مستويات الضوضاء المذكورة أعلاه مخصصة للموديلات التي تحتوي على محرك مبرد بالماء وبدون غلاف. 2. تركيب أجهزة عزل الصوت على النماذج المذكورة أعلاه يمكن أن يقلل من الضوضاء بنسبة 3-4 ديسيبل.
معدل تسرب المضخة		Mbar.1/s	1*10⁵
درجة حرارة التشغيل		℃	5 ~ 40
عملية الرطوبة RH		ر.س	أقل من 90%

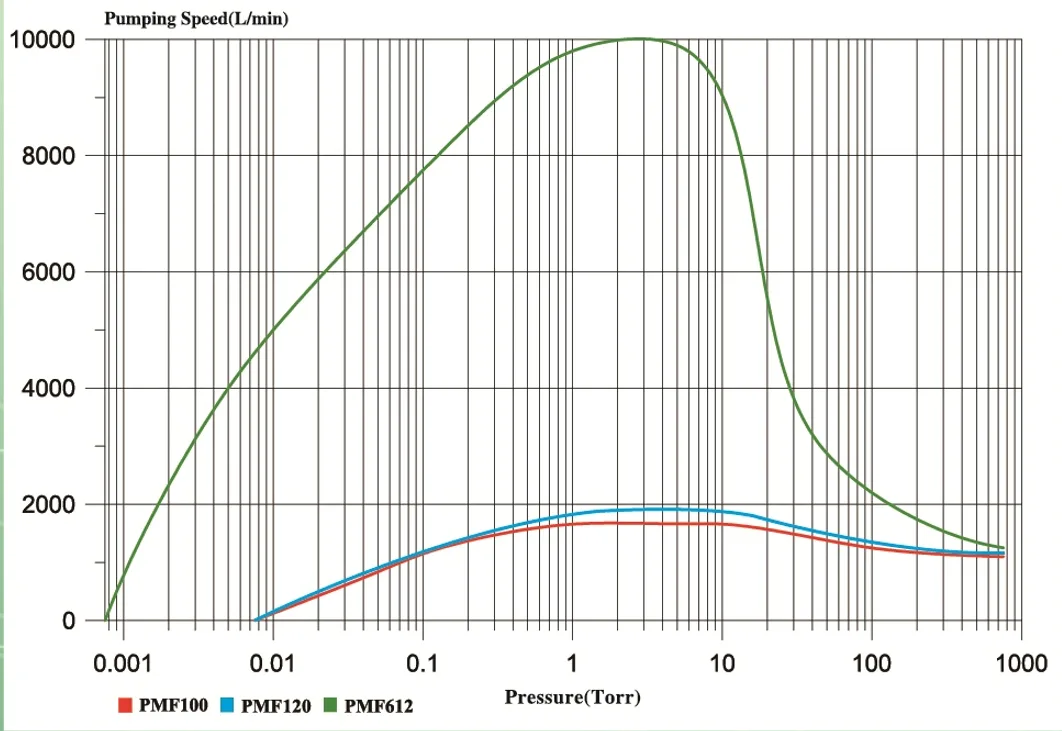

سلسلة توفير الطاقة لأشباه الموصلات PMF

نموذج		وحدة	بي إم إف100	بي إم إف120	PMF612
سرعة الضخ		لتر/دقيقة	1666	1933	10000
		م³/ساعة	100	116	600
		cfm	59	69	353
الضغط النهائي		تور	.57.5×10^-3	.57.5×10^-3	.57.5×10^-4
الضغط النهائي		مليبار	≥1×10^-2	≥1×10^-2	≥1×10^-3
محرك	الجهد االكهربى	V	220 فولت/380 فولت	220 فولت/380 فولت	220 فولت/380 فولت
محرك	القوة المقدرة	كيلوواط	2.2	2.2	2.2+2.2
اتصال	مدخل		NW50	NW50	ISO80
اتصال	مَنفَذ		NW25	NW25	NW40
مياه التبريد خافت.	ضغط	كجم/سم²	2.0-4.0(△P>1 كجم/سم²)	2.0-4.0(△P>1 كجم/سم²)	2.0-4.0(△P>1 كجم/سم²)
	Min.Flow	لتر/دقيقة	1	1	1
	درجة حرارة	℃	20 درجة مئوية 2 لتر/دقيقة ~ 30 درجة مئوية 5 لتر/دقيقة	20 درجة مئوية 2 لتر دقيقة ~ 30 درجة مئوية 5 لتر/دقيقة	20 درجة مئوية 2 لتر/دقيقة ~ 30 درجة مئوية 5 لتر/دقيقة
	كوميكشن		RC1/4"	RC1/4"	RC1/4"
	الطول × العرض × الارتفاع	مم	450×230×275	450×230×275	530×230×520
وزن		كجم	60	60	120
نوسيس		ديسيبل	60	60	60
قوة الضغط UItimate		كيلوواط	0.39	0.44	0.5

سلسلة اي بي اتش

منتج	وحدة	iPH100	iPH200	iPH610	iPH1210	iPH1210H	iPH1220	iPH1810	iPH1820
مضخة جافة	م³/ساعة	120	200	120	120	120	200	120	200
الداعم	م³/ساعة	1	I	600	1200	1200	1200	1800	1800
سرعة الضخ القصوى	م³/ساعة	120	200	700	1100	1100	1250	1800	1850
الضغط النهائي	تور	7.5×10^-3	7.5×10^-3	7.5×10^-4	7.5×10^-4	7.5×10^-4	7.5×10^-4	7.5×10^-4	7.5×10^-4
قوة النظام في UIT.	كيلوواط	2.1	3.5	2.6	3.0	3.2	4.5	3.9	4.7
مدخل	ايزو	63	63	100	100	100	100	160	160
مَنفَذ	شمال غرب	40	40	40	40	40	40	40	40
البعد (مم)	L	830	830	830	830	830	830	830	830
	W	400	400	400	400	400	400	400	400
	H	526	526	780	780	780	780	830	830
وزن	كجم	280	300	450	455	460	470	515	530
