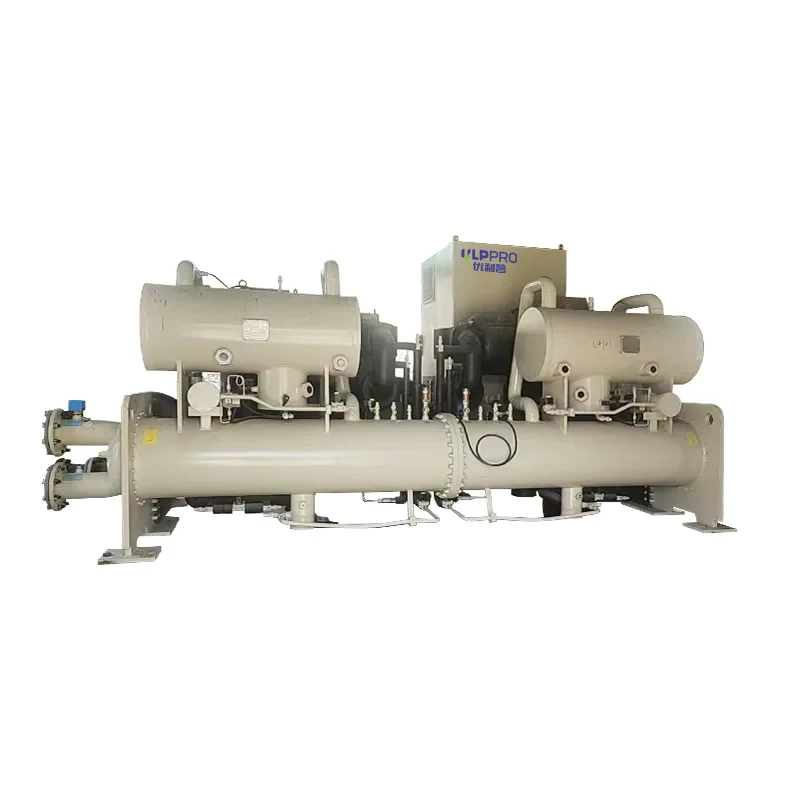

مبرد لولبي بدرجة حرارة منخفضة

على أساس التكنولوجيا الأساسية لشركة Hanbell، أطلقت Yuzhen هذا المبرد اللولبي ذو درجة الحرارة المنخفضة المصنوع في الصين. فهو لا يحافظ على الكفاءة العالية في درجات حرارة منخفضة للغاية فحسب، بل يحل أيضًا مشاكل الصيانة الصعبة والاستهلاك العالي للطاقة للوحدات التقليدية من خلال "التحكم الذكي المتكامل" و"تقنية الخانق بدون أجزاء متحركة".

إرسال استفسار

وصف المنتج

الميزة الأساسية 1: دقة التحكم في درجة الحرارة إلى ±0.3 درجة مئوية

تم تجهيز المبرد اللولبي ذو درجة الحرارة المنخفضة من Yuzhen بـ "وحدة تحكم الكمبيوتر الصغير" عالية الأداء.

استجابة سريعة للغاية: تصل سرعة الحساب إلى ميكروثانية (0.25 مللي ثانية)، ويمكنها اكتشاف أي تغيير في درجة حرارة الماء الخارج على الفور.

مستقر: مع وظيفة التحكم PID المتقدمة، يمكن للآلة الضبط تلقائيًا وفقًا للحمل، مما يحافظ على تقلب درجة حرارة الماء في حدود ±0.3 درجة مئوية.

عملية التشغيل بسيطة مثل استخدام الهاتف المحمول: فهو يأتي مزودًا بشاشة تعمل باللمس عالية الوضوح، وتكون حالة التشغيل واضحة في لمحة، ويمكن حتى للمبتدئين إكمال الإعدادات من خلال النقر على الشاشة.

الميزة الأساسية 2: طبقات حماية متعددة

عند شراء مبرد لولبي ذو درجة حرارة منخفضة، يعد الاستقرار أمرًا بالغ الأهمية.

30 حماية شاملة: سواء كان ذلك بسبب ارتفاع درجة حرارة الضاغط، أو الجهد غير المستقر، أو الحماية ضد التجمد، فقد أخذت الوحدة في الاعتبار كل شيء.

الفحص الذاتي والتذكير: سيقوم الجهاز بإجراء "فحص ذاتي" قبل البدء، وسيذكرك تلقائيًا عندما يحتاج المكثف إلى التنظيف.

مراقبة السحابة: تم حجز واجهة Modbus-RTU للتكامل السلس مع أنظمة البناء. لا يمكنه إدارة الضاغط فحسب، بل يمكنه أيضًا الارتباط بمضخات المياه والمراوح، مما يضاعف كفاءة الإدارة.

الميزة الأساسية 3: تقنية توفير الطاقة القوية

تتبنى Yuzhen سلسلة من التصميمات الهيكلية الرائدة في الصناعة، مما يزيد بشكل مباشر من فعالية التكلفة:

ضاغط لولبي مزدوج شبه محكم: تم دمج المحرك والضاغط، مما يؤدي إلى كفاءة نقل عالية للغاية، وحل مشكلة تسرب الزيت تمامًا. لديها اهتزاز منخفض، ضوضاء منخفضة، ومتينة للغاية.

مبخر الغشاء المتساقط (نوع الرش): يتم رش مادة التبريد على الأنابيب مثل ستارة المطر، مما يؤدي إلى نقل الحرارة بشكل ممتاز. والأهم من ذلك، أنها تتطلب كمية أقل من المبردات، وهي صديقة للبيئة وفعالة من حيث التكلفة.

مكثف عالي الكفاءة: يمكن لتصميم لوحة التوجيه الفريدة أن يخفض درجة حرارة التكثيف بحوالي 1 درجة مئوية. قد يبدو هذا غير مهم، ولكن الكهرباء التي يتم توفيرها على المدى الطويل كبيرة. الميزة الأساسية 4: اختناق "لوحة الفتحة" بدون تآكل

وهذا أيضًا هو سر الموثوقية العالية للوحدة.

تحتوي العديد من المبردات على صمامات خنق معرضة للفشل، ولكننا نستخدم لوحة ذات فتحة ثابتة. لا يحتوي على أجزاء متحركة ويعتمد كليًا على التوازن الديناميكي المادي لتنظيم معدل التدفق.

بدون صيانة: نظرًا لعدم وجود تآكل ميكانيكي، فهو خالي من الصيانة تقريبًا، والتنظيم خالي من التأخر؛ يتم التحكم بدقة في تدفق غاز التبريد سواء عند التحميل الكامل أو التحميل الجزئي.

أداء ومواصفات المنتج

جدول معلمات الأداء لوحدة التبريد اللولبي ذات درجة الحرارة المنخفضة (وحدة مفردة / -5°C / R22)

إمكس-		A040ALYT	A200ALYT	A500ALYT	A450AHDT	A500AHDT
سعة التبريد	كيلوواط	91	440	1134	978	1134
طاقة الإدخال	كيلوواط	27	117	287	248	287
كفاءة التحميل الكامل COP	كيلوواط/كيلوواط	3.37	3.76	3.95	3.94	3.95
نموذج الضاغط		RC2-140BF	RC2-620BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
مكثف		مكثف من نوع الأنبوب الصدفي
معدل تدفق المياه	م3/ساعة	20	96	244	211	244
انخفاض ضغط الماء	كيلو باسكال	17	46	75	64	75
واجهات أنابيب المدخل والمخرج	الاسم المميز	80	150	200	200	200
المبخر		سقوط مبخر الفيلم
معدل تدفق المياه	م3/ساعة	17	84	217	187	217
انخفاض ضغط الماء	كيلو باسكال	20	57	82	76	82
واجهات أنابيب المدخل والمخرج	الاسم المميز	80	150	200	200	200
فاصل الزيت		فاصل الزيت الثانوي العمودي			فاصل الزيت الأولي الأفقي
البعد
أ (ل)	مم	2400	3050	3750	3750	3750
ب (ث)	مم	1100	1510	2200	2300	2300
ج(ح)	مم	1450	2000	2450	2300	2300
حجم التثبيت
D	مم	1820	2320	2920	2920	2920
E	مم	900	1300	1700	1700	1700
وزن النقل	كجم	1800	3400	8500	8000	8500
الوزن التشغيلي	كجم	1850	3600	8900	8400	8900
حجم تعبئة المبرد	كجم	55	180	450	400	450

جدول معلمات الأداء لوحدة التبريد اللولبية ذات درجة الحرارة المنخفضة (وحدة مزدوجة / -5°C / R22)

إمكس-		B080ALYT	B1000ALYT	B900AHDT	ب1000AHDT
سعة التبريد	كيلوواط	182	2268	1956	2268
طاقة الإدخال	كيلوواط	54	574	496	574
كفاءة التحميل الكامل COP	كيلوواط/كيلوواط	3.37	3.95	3.94	3.95
نموذج الضاغط		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
مكثف		مكثف من نوع الأنبوب الصدفي
معدل تدفق المياه	م3/ساعة	41	489	422	489
انخفاض ضغط الماء	كيلو باسكال	36	76	96	97
واجهات أنابيب المدخل والمخرج	الاسم المميز	125	300	300	300
المبخر		سقوط مبخر الفيلم
معدل تدفق المياه	م3/ساعة	35	434	374	434
انخفاض ضغط الماء	كيلو باسكال	37	85	104	105
واجهات أنابيب المدخل والمخرج	الاسم المميز	125	300	300	300
فاصل الزيت		فاصل الزيت الثانوي العمودي		فاصل الزيت الأولي الأفقي
البعد
أ (ل)	مم	3400	5800	5750	5750
ب (ث)	مم	1550	2600	2450	2450
ج(ح)	مم	1600	2800	2500	2500
حجم التثبيت
D	مم	2620	3880	4820	4820
E	مم	1050	2050	1950	1950
وزن النقل	كجم	2900	14500	14000	14500
الوزن التشغيلي	كجم	2980	15700	15200	15700
حجم تعبئة المبرد	كجم	80	850	750	850

ملحوظة:

1) ظروف التشغيل للمبرد اللولبي ذو درجة الحرارة المنخفضة

المبخر: درجة حرارة الماء الداخل 0 درجة مئوية، درجة حرارة الماء الخارج -5 درجة مئوية؛

المكثف: درجة حرارة الماء الداخل 30 درجة مئوية، درجة حرارة الماء الخارج 35 درجة مئوية؛

2) مستوى الجهد المطبق: 3φ - 380 فولت - 50 هرتز؛

3) تحويل الوحدة: 1RT (طن تبريد أمريكي) = 3.517 كيلووات؛

4) ضغط جانب الماء للمبخر هو 1.0 ميجا باسكال، وضغط جانب الماء للمكثف هو 1.0 ميجا باسكال؛

5) يتم توصيل كل من المبخر والمكثف بواسطة فلنجات؛

6) تم تصميم معامل القاذورات للمبخر عند 0.018 متر مربع·°C/kW؛

تم تصميم معامل القاذورات للمكثف عند 0.044 متر مربع·°C/kW؛

7) قد يختلف شكل الوحدة وحجمها ووزنها قليلاً بسبب تكرارات المنتج. يرجى الرجوع إلى الاتفاقية الفنية عند تقديم الطلب؛

8) تعتمد المعلمات المذكورة أعلاه على برنامج الأداء الخاص بضاغط Hanzhong 5.0.3.35. قد تختلف سعة التبريد قليلاً في الإصدارات المختلفة. يرجى الرجوع إلى الاتفاقية الفنية عند تقديم الطلب.

9) سائل تبريد المبخر في المخطط هو محلول جلايكول الإيثيلين 30% بالتركيز الحجمي.

جدول معلمات الأداء لوحدة التبريد اللولبي ذات درجة الحرارة المنخفضة (وحدة واحدة / -10 درجة مئوية / R22)

إمكس-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
سعة التبريد	كيلوواط	75	930	802	930
طاقة الإدخال	كيلوواط	26	276	239	276
كفاءة التحميل الكامل COP	كيلوواط/كيلوواط	2.88	3.37	3.36	3.37
نموذج الضاغط		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
مكثف		مكثف من نوع الأنبوب الصدفي
معدل تدفق المياه	م3/ساعة	17	207	179	207
انخفاض ضغط الماء	كيلو باسكال	14	54	50	54
واجهات أنابيب المدخل والمخرج	الاسم المميز	80	200	200	200
المبخر		سقوط مبخر الفيلم
معدل تدفق المياه	م3/ساعة	15	186	160	186
انخفاض ضغط الماء	كيلو باسكال	23	76	75	76
واجهات أنابيب المدخل والمخرج	الاسم المميز	80	200	200	200
فاصل الزيت		فاصل الزيت الثانوي العمودي		فاصل الزيت الأولي الأفقي
البعد
أ (ل)	مم	2400	3750	3720	3750
ب (ث)	مم	1100	2200	2300	2300
ج(ح)	مم	1450	2450	2300	2300
حجم التثبيت
D	مم	1820	2920	2920	2920
E	مم	900	1700	1700	1700
وزن النقل	كجم	1750	8200	7700	8200
الوزن التشغيلي	كجم	1800	8600	8100	8600
حجم تعبئة المبرد	كجم	50	400	350	400

جدول معلمات الأداء لوحدة التبريد اللولبية ذات درجة الحرارة المنخفضة (وحدة مزدوجة / -10 درجة مئوية / R22)

إمكس-		B080ALYT	B1000ALYT	B900AHDT	ب1000AHDT
سعة التبريد	كيلوواط	150	1860	1604	1860
طاقة الإدخال	كيلوواط	52	552	478	552
كفاءة التحميل الكامل COP	كيلوواط/كيلوواط	2.88	3.37	3.36	3.37
نموذج الضاغط		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
مكثف		مكثف من نوع الأنبوب الصدفي
معدل تدفق المياه	م3/ساعة	35	415	358	415
انخفاض ضغط الماء	كيلو باسكال	35	73	85	91
واجهات أنابيب المدخل والمخرج	الاسم المميز	100	250	250	250
المبخر		سقوط مبخر الفيلم
معدل تدفق المياه	م3/ساعة	30	372	321	372
انخفاض ضغط الماء	كيلو باسكال	45	81	96	102
واجهات أنابيب المدخل والمخرج	الاسم المميز	100	250	250	250
فاصل الزيت		فاصل الزيت الثانوي العمودي		فاصل الزيت الأولي الأفقي
البعد
أ (ل)	مم	3400	5800	5750	5750
ب (ث)	مم	1550	2550	2450	2450
ج(ح)	مم	1600	2750	2500	2500
حجم التثبيت
D	مم	2620	3880	4820	4820
E	مم	1050	1950	1950	1950
وزن النقل	كجم	2800	14000	13500	14000
الوزن التشغيلي	كجم	2880	15000	14500	15000
حجم تعبئة المبرد	كجم	70	800	700	800

ملحوظة:

1) ظروف تشغيل الوحدة

المبخر: درجة حرارة الماء الداخل -5 درجة مئوية، درجة حرارة الماء الخارج -10 درجة مئوية؛

المكثف: درجة حرارة الماء الداخل 30 درجة مئوية، درجة حرارة الماء الخارج 35 درجة مئوية؛

2) مستوى الجهد المطبق: 3φ - 380 فولت - 50 هرتز؛

3) تحويل الوحدة: 1RT (طن تبريد أمريكي) = 3.517 كيلووات؛

4) ضغط جانب الماء للمبخر هو 1.0 ميجا باسكال، وضغط جانب الماء للمكثف هو 1.0 ميجا باسكال؛

5) يتم توصيل كل من المبخر والمكثف بواسطة فلنجات؛

6) تم تصميم معامل القاذورات للمبخر عند 0.018 متر مربع·°C/kW؛

تم تصميم معامل القاذورات للمكثف عند 0.044 متر مربع·°C/kW؛

9) سائل تبريد المبخر في المخطط هو محلول جلايكول الإيثيلين 40% بالتركيز الحجمي.

جدول معلمات الأداء لوحدة التبريد اللولبية ذات درجة الحرارة المنخفضة (وحدة واحدة / -15 درجة مئوية / R22)

إمكس-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
سعة التبريد	كيلوواط	61	756	652	756
طاقة الإدخال	كيلوواط	25	266	230	266
كفاءة التحميل الكامل COP	كيلوواط/كيلوواط	2.44	2.84	2.83	2.84
نموذج الضاغط		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
مكثف		مكثف من نوع الأنبوب الصدفي
معدل تدفق المياه	م3/ساعة	15	176	152	176
انخفاض ضغط الماء	كيلو باسكال	15	46	42	46
واجهات أنابيب المدخل والمخرج	الاسم المميز	65	200	200	200
المبخر		سقوط مبخر الفيلم
معدل تدفق المياه	م3/ساعة	12	151	130	151
انخفاض ضغط الماء	كيلو باسكال	60	82	80	82
واجهات أنابيب المدخل والمخرج	الاسم المميز	65	200	200	200
فاصل الزيت		فاصل الزيت الثانوي العمودي		فاصل الزيت الأولي الأفقي
البعد
أ (ل)	مم	2400	3720	3720	3720
ب (ث)	مم	1100	2200	2300	2300
ج(ح)	مم	1450	2450	2300	2300
حجم التثبيت
D	مم	1820	2920	2920	2920
E	مم	900	1700	1700	1700
وزن النقل	كجم	1700	7500	7700	7500
الوزن التشغيلي	كجم	1750	7900	8100	7900
حجم تعبئة المبرد	كجم	45	350	300	350

جدول معلمات الأداء لوحدة التبريد اللولبية ذات درجة الحرارة المنخفضة (وحدة مزدوجة / -15 درجة مئوية / R22)

إمكس-		B080ALYT	B1000ALYT	B900AHDT	ب1000AHDT
سعة التبريد	كيلوواط	122	1512	1304	1512
طاقة الإدخال	كيلوواط	50	532	460	532
كفاءة التحميل الكامل COP	كيلوواط/كيلوواط	2.44	2.84	2.83	2.84
نموذج الضاغط		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
مكثف		مكثف من نوع الأنبوب الصدفي
معدل تدفق المياه	م3/ساعة	30	352	303	352
انخفاض ضغط الماء	كيلو باسكال	23	50	80	82
واجهات أنابيب المدخل والمخرج	الاسم المميز	100	250	250	250
المبخر		سقوط مبخر الفيلم
معدل تدفق المياه	م3/ساعة	24	302	261	302
انخفاض ضغط الماء	كيلو باسكال	61	75	98	100
واجهات أنابيب المدخل والمخرج	الاسم المميز	100	250	250	250
فاصل الزيت		فاصل الزيت الثانوي العمودي		فاصل الزيت الأولي الأفقي
البعد
أ (ل)	مم	3400	5800	5750	5750
ب (ث)	مم	1550	2500	2450	2450
ج(ح)	مم	1600	2750	2500	2500
حجم التثبيت
D	مم	2620	3880	4820	4820
E	مم	1050	1900	1900	1900
وزن النقل	كجم	2800	13500	13000	13500
الوزن التشغيلي	كجم	2880	14500	14000	14500
حجم تعبئة المبرد	كجم	70	800	700	800

ملحوظة:

1) ظروف تشغيل الوحدة

المبخر: درجة حرارة الماء الداخل -10 درجة مئوية، درجة حرارة الماء الخارج -15 درجة مئوية؛

المكثف: درجة حرارة الماء الداخل 30 درجة مئوية، درجة حرارة الماء الخارج 35 درجة مئوية؛

2) مستوى الجهد المطبق: 3φ - 380 فولت - 50 هرتز؛

3) تحويل الوحدة: 1RT (طن تبريد أمريكي) = 3.517 كيلووات؛

4) ضغط جانب الماء للمبخر هو 1.0 ميجا باسكال، وضغط جانب الماء للمكثف هو 1.0 ميجا باسكال؛

5) يتم توصيل كل من المبخر والمكثف بواسطة فلنجات؛

6) تم تصميم معامل القاذورات للمبخر عند 0.018 متر مربع·°C/kW؛

تم تصميم معامل القاذورات للمكثف عند 0.044 متر مربع·°C/kW؛

9) سائل تبريد المبخر في المخطط هو محلول جلايكول الإيثيلين 40% بالتركيز الحجمي.

جدول معلمات الأداء لوحدة التبريد اللولبي ذات درجة الحرارة المنخفضة (وحدة واحدة / -20 درجة مئوية / R22)

إمكس-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
سعة التبريد	كيلوواط	49	610	526	610
طاقة الإدخال	كيلوواط	24	255	221	255
كفاءة التحميل الكامل COP	كيلوواط/كيلوواط	2.04	2.39	2.38	2.39
نموذج الضاغط		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
مكثف		مكثف من نوع الأنبوب الصدفي
معدل تدفق المياه	م3/ساعة	13	149	128	149
انخفاض ضغط الماء	كيلو باسكال	11	37	36	37
واجهات أنابيب المدخل والمخرج	الاسم المميز	65	200	200	200
المبخر		سقوط مبخر الفيلم
معدل تدفق المياه	م3/ساعة	10	129	112	129
انخفاض ضغط الماء	كيلو باسكال	28	87	86	87
واجهات أنابيب المدخل والمخرج	الاسم المميز	65	200	200	200
فاصل الزيت		فاصل الزيت الأولي الأفقي
البعد
أ (ل)	مم	2400	3720	3720	3720
ب (ث)	مم	1100	2200	2300	2300
ج(ح)	مم	1450	2200	2300	2300
حجم التثبيت
D	مم	1820	2920	2920	2920
E	مم	900	1700	1700	1700
وزن النقل	كجم	1700	7500	7700	7500
الوزن التشغيلي	كجم	1750	7900	8100	7900
حجم تعبئة المبرد	كجم	45	350	300	350

جدول معلمات الأداء لوحدة التبريد اللولبية ذات درجة الحرارة المنخفضة (وحدة مزدوجة / -20 درجة مئوية / R22)

إمكس-		B080ALYT	B1000ALYT	B900AHDT	ب1000AHDT
سعة التبريد	كيلوواط	98	1220	1052	1220
طاقة الإدخال	كيلوواط	48	510	442	510
كفاءة التحميل الكامل COP	كيلوواط/كيلوواط	2.04	2.39	2.38	2.39
نموذج الضاغط		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
مكثف		مكثف من نوع الأنبوب الصدفي
معدل تدفق المياه	م3/ساعة	25	298	257	298
انخفاض ضغط الماء	كيلو باسكال	17	43	62	66
واجهات أنابيب المدخل والمخرج	الاسم المميز	80	200	200	200
المبخر		سقوط مبخر الفيلم
معدل تدفق المياه	م3/ساعة	21	259	223	259
انخفاض ضغط الماء	كيلو باسكال	44	71	92	98
واجهات أنابيب المدخل والمخرج	الاسم المميز	80	200	200	200
فاصل الزيت		فاصل الزيت الأولي الأفقي
البعد
أ (ل)	مم	3400	5500	5750	5750
ب (ث)	مم	1550	2500	2450	2450
ج(ح)	مم	1550	2300	2500	2500
حجم التثبيت
D	مم	2620	3880	4820	4820
E	مم	1050	1900	1900	1900
وزن النقل	كجم	2800	13000	12500	13000
الوزن التشغيلي	كجم	2880	14000	13500	14000
حجم تعبئة المبرد	كجم	70	800	700	800

ملحوظة:

1) ظروف تشغيل الوحدة

المبخر: درجة حرارة الماء الداخل -15 درجة مئوية، درجة حرارة الماء الخارج -20 درجة مئوية؛

المكثف: درجة حرارة الماء الداخل 30 درجة مئوية، درجة حرارة الماء الخارج 35 درجة مئوية؛

2) مستوى الجهد المطبق: 3φ - 380 فولت - 50 هرتز؛

3) تحويل الوحدة: 1RT (طن تبريد أمريكي) = 3.517 كيلووات؛

4) ضغط جانب الماء للمبخر هو 1.0 ميجا باسكال، وضغط جانب الماء للمكثف هو 1.0 ميجا باسكال؛

5) يتم توصيل كل من المبخر والمكثف بواسطة فلنجات؛

6) تم تصميم معامل القاذورات للمبخر عند 0.018 متر مربع·°C/kW؛

تم تصميم معامل القاذورات للمكثف عند 0.044 متر مربع·°C/kW؛

9) سائل تبريد المبخر في المخطط هو 50% محلول جلايكول الإيثيلين بتركيز حجمي.

جدول معلمات الأداء لوحدة التبريد اللولبية ذات درجة الحرارة المنخفضة (وحدة واحدة / -25 درجة مئوية / R22)

إمكس-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
سعة التبريد	كيلوواط	39	488	420	488
طاقة الإدخال	كيلوواط	23	244	211	244
كفاءة التحميل الكامل COP	كيلوواط/كيلوواط	1.70	2.00	1.99	2.00
نموذج الضاغط		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
مكثف		مكثف من نوع الأنبوب الصدفي
معدل تدفق المياه	م3/ساعة	12	140	121	140
انخفاض ضغط الماء	كيلو باسكال	6	39	38	39
واجهات أنابيب المدخل والمخرج	الاسم المميز	65	200	200	200
المبخر		سقوط مبخر الفيلم
معدل تدفق المياه	م3/ساعة	8	104	89	104
انخفاض ضغط الماء	كيلو باسكال	40	78	77	78
واجهات أنابيب المدخل والمخرج	الاسم المميز	65	200	200	200
فاصل الزيت		فاصل الزيت الأولي الأفقي
البعد
أ (ل)	مم	2400	3720	3720	3720
ب (ث)	مم	1100	2200	2300	2300
ج(ح)	مم	1450	2200	2300	2300
حجم التثبيت
D	مم	1820	2920	2920	2920
E	مم	900	1700	1700	1700
وزن النقل	كجم	1700	7500	7700	7500
الوزن التشغيلي	كجم	1750	7900	8100	7900
حجم تعبئة المبرد	كجم	45	350	300	350

جدول معلمات الأداء لوحدة التبريد اللولبية ذات درجة الحرارة المنخفضة (وحدة مزدوجة / -25 درجة مئوية / R22)

إمكس-		B080ALYT	B1000ALYT	B900AHDT	ب1000AHDT
سعة التبريد	كيلوواط	78	976	840	976
طاقة الإدخال	كيلوواط	46	488	422	488
كفاءة التحميل الكامل COP	كيلوواط/كيلوواط	1.70	2.00	1.99	2.00
نموذج الضاغط		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
مكثف		مكثف من نوع الأنبوب الصدفي
معدل تدفق المياه	م3/ساعة	24	280	241	280
انخفاض ضغط الماء	كيلو باسكال	19	58	59	58
واجهات أنابيب المدخل والمخرج	الاسم المميز	80	200	200	200
المبخر		سقوط مبخر الفيلم
معدل تدفق المياه	م3/ساعة	17	208	179	208
انخفاض ضغط الماء	كيلو باسكال	38	86	95	96
واجهات أنابيب المدخل والمخرج	الاسم المميز	80	200	200	200
فاصل الزيت		فاصل الزيت الأولي الأفقي
البعد
أ (ل)	مم	3400	5500	5750	5750
ب (ث)	مم	1550	2500	2450	2450
ج(ح)	مم	1550	2300	2500	2500
حجم التثبيت
D	مم	2620	3880	4820	4820
E	مم	1050	1900	1900	1900
وزن النقل	كجم	2800	13000	12500	13000
الوزن التشغيلي	كجم	2880	14000	13500	14000
حجم تعبئة المبرد	كجم	70	800	700	800

ملحوظة:

1) ظروف تشغيل الوحدة

المبخر: درجة حرارة الماء الداخل -20 درجة مئوية، درجة حرارة الماء الخارج -25 درجة مئوية؛

المكثف: درجة حرارة الماء الداخل 30 درجة مئوية، درجة حرارة الماء الخارج 35 درجة مئوية؛

2) مستوى الجهد المطبق: 3φ - 380 فولت - 50 هرتز؛

3) تحويل الوحدة: 1RT (طن تبريد أمريكي) = 3.517 كيلووات؛

4) ضغط جانب الماء للمبخر هو 1.0 ميجا باسكال، وضغط جانب الماء للمكثف هو 1.0 ميجا باسكال؛

5) يتم توصيل كل من المبخر والمكثف بواسطة فلنجات؛

6) تم تصميم معامل القاذورات للمبخر عند 0.018 متر مربع·°C/kW؛

تم تصميم معامل القاذورات للمكثف عند 0.044 متر مربع·°C/kW؛

9) سائل تبريد المبخر في المخطط هو محلول جلايكول الإيثيلين 55% بالتركيز الحجمي.

جدول معلمات الأداء لوحدة التبريد اللولبية ذات درجة الحرارة المنخفضة (وحدة واحدة / -30 درجة مئوية / R22)

إمكس-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
سعة التبريد	كيلوواط	31	386	333	386
طاقة الإدخال	كيلوواط	22	234	203	234
كفاءة التحميل الكامل COP	كيلوواط/كيلوواط	1.41	1.65	1.64	1.65
نموذج الضاغط		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
مكثف		مكثف من نوع الأنبوب الصدفي
معدل تدفق المياه	م3/ساعة	11	133	115	133
انخفاض ضغط الماء	كيلو باسكال	10	46	41	46
واجهات أنابيب المدخل والمخرج	الاسم المميز	65	150	150	150
المبخر		سقوط مبخر الفيلم
معدل تدفق المياه	م3/ساعة	7	88	76	88
انخفاض ضغط الماء	كيلو باسكال	47	82	78	82
واجهات أنابيب المدخل والمخرج	الاسم المميز	65	150	150	150
فاصل الزيت		فاصل الزيت الأولي الأفقي
البعد
أ (ل)	مم	2400	3720	3720	3720
ب (ث)	مم	1100	2200	2300	2300
ج(ح)	مم	1450	2200	2300	2300
حجم التثبيت
D	مم	1820	2920	2920	2920
E	مم	900	1700	1700	1700
وزن النقل	كجم	1700	7500	7700	7500
الوزن التشغيلي	كجم	1750	7900	8100	7900
حجم تعبئة المبرد	كجم	45	350	300	350

جدول معلمات الأداء لوحدة التبريد اللولبية ذات درجة الحرارة المنخفضة (وحدة مزدوجة / -30 درجة مئوية / R22)

إمكس-		B080ALYT	B1000ALYT	B900AHDT	ب1000AHDT
سعة التبريد	كيلوواط	62	772	666	772
طاقة الإدخال	كيلوواط	44	468	406	468
كفاءة التحميل الكامل COP	كيلوواط/كيلوواط	1.41	1.65	1.64	1.65
نموذج الضاغط		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
مكثف
معدل تدفق المياه	م3/ساعة	23	267	230	267
انخفاض ضغط الماء	كيلو باسكال	26	82	71	80
واجهات أنابيب المدخل والمخرج	الاسم المميز	80	200	200	200
المبخر
معدل تدفق المياه	م3/ساعة	14	176	152	176
انخفاض ضغط الماء	كيلو باسكال	52	98	97	103
واجهات أنابيب المدخل والمخرج	الاسم المميز	80	200	200	200
فاصل الزيت
البعد
أ (ل)	مم	3400	5500	5750	5750
ب (ث)	مم	1550	2500	2450	2450
ج(ح)	مم	1550	2300	2500	2500
حجم التثبيت
D	مم	2620	3880	4820	4820
E	مم	1050	1900	1900	1900
وزن النقل	كجم	2800	13000	12500	13000
الوزن التشغيلي	كجم	2880	14000	13500	14000
حجم تعبئة المبرد	كجم	70	800	700	800
