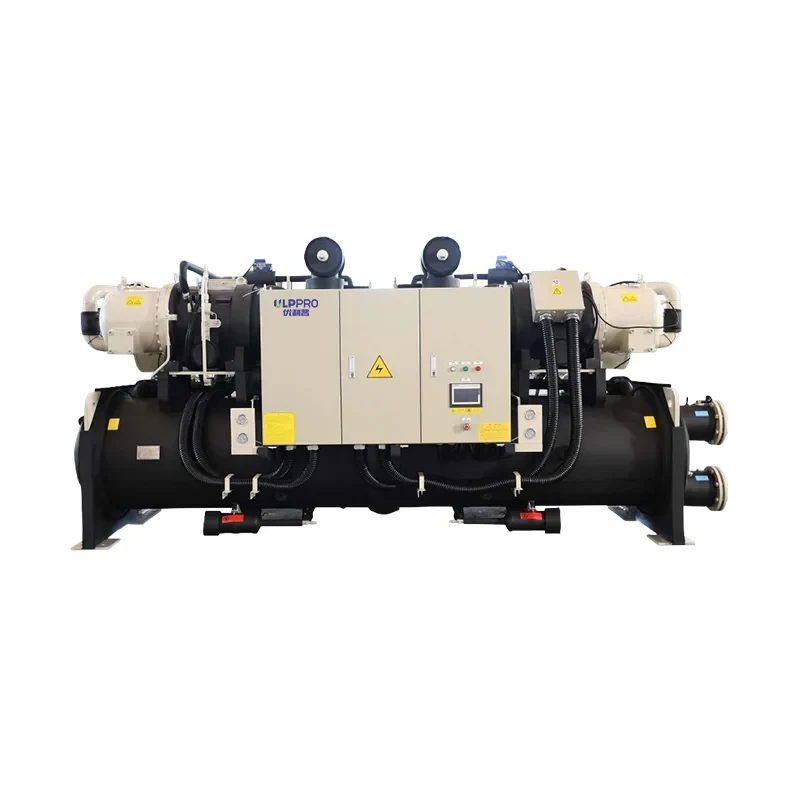

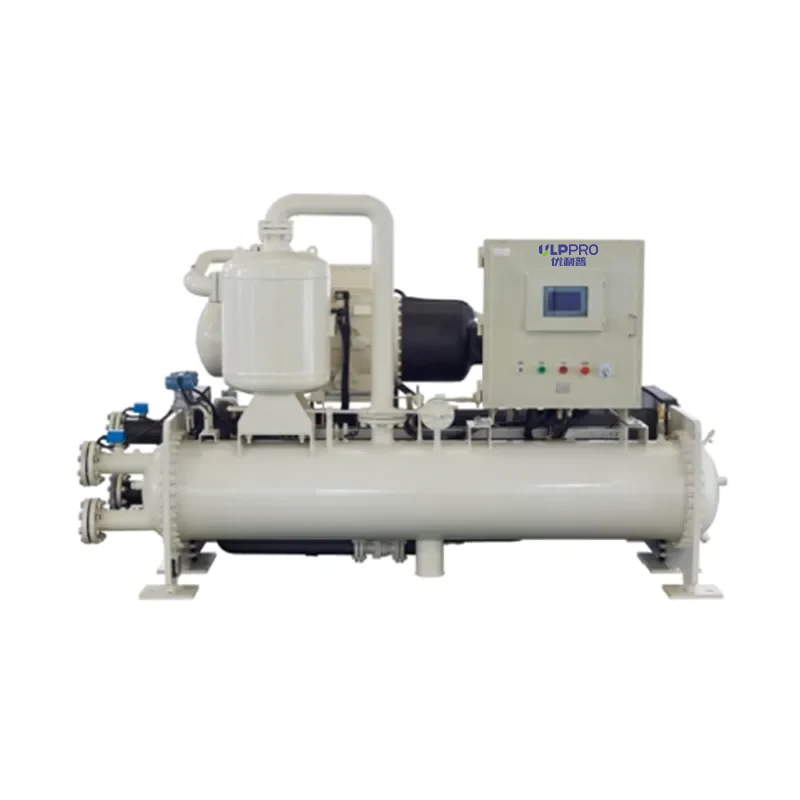

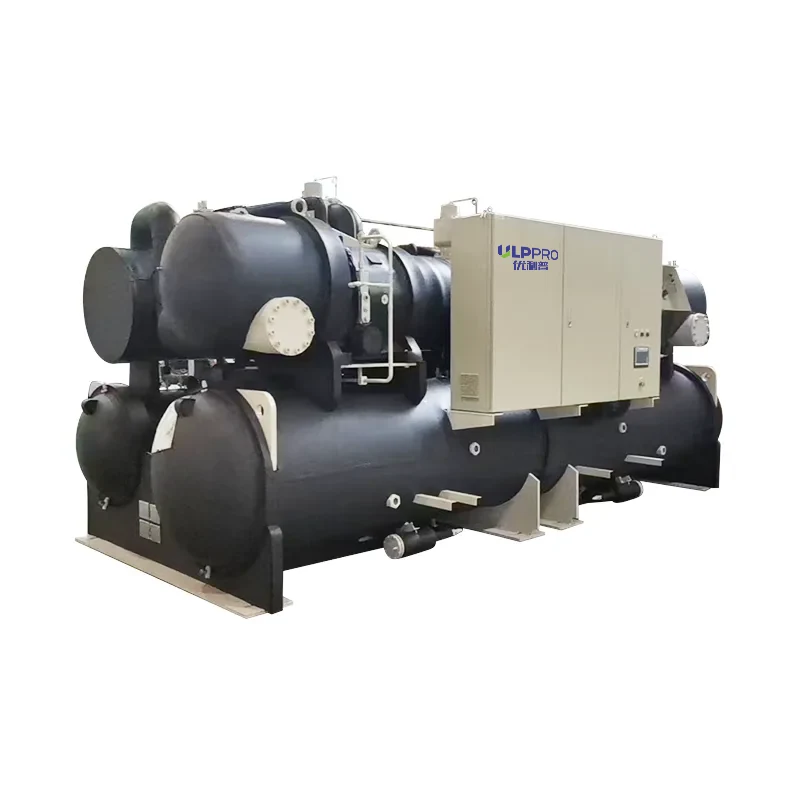

مبرد برغي درجة الحرارة العادية

إن مبرد الهواء اللولبي بدرجة الحرارة العادية Yuzhen الصيني عبارة عن وحدة تبريد ذات كفاءة عالية، مستقرة، وسهلة التشغيل ومناسبة للمباني التجارية، التبريد الصناعي، وأنظمة تكييف الهواء واسعة النطاق.

إرسال استفسار

وصف المنتج

يستخدم المبرد اللولبي ذو درجة الحرارة العادية من مورد Yuzhen ضاغطًا لولبيًا مزدوجًا شبه محكم، مدمجًا مع مكثف عالي الكفاءة وتصميم مبخر متقدم، لتحقيق قدرة تبريد مستقرة، تشغيل سلس، وكفاءة عالية في استخدام الطاقة. تتميز الوحدة بهيكل مدمج وسهل التركيب. وهي مجهزة أيضًا بنظام تحكم ذكي، والذي يسمح للمستخدمين بمراقبة وضبط حالة تشغيل الوحدة بسهولة. باعتبارها شركة رائدة في تصنيع معدات التبريد، تجمع الضواغط اللولبية Hanbell بين التكنولوجيا المتقدمة عالميًا وسنوات من الخبرة في التطبيقات. ولا تلبي منتجاتها احتياجات السوق المحلية فحسب، بل يتم تصديرها أيضًا عالميًا، وتحظى باعتراف واسع النطاق.

المزايا

1. كفاءة عالية وتوفير الطاقة

يحقق الضاغط اللولبي المزدوج شبه المحكم، جنبًا إلى جنب مع المبخر من نوع الرش، كفاءة إجمالية عالية ويقلل من استهلاك الطاقة.

في ظل ظروف التشغيل العادية، يوفر المبرد اللولبي ذو درجة الحرارة العادية توفيرًا كبيرًا في الطاقة، مما يساعدك على تقليل فواتير الكهرباء.

2. التحكم الذكي والتشغيل المريح

مجهزة بنظام تحكم متقدم بالكمبيوتر الصغير، يمكنها مراقبة حالة الوحدة في الوقت الفعلي وضبط معلمات التشغيل تلقائيًا.

واجهة المستخدم سهلة الاستخدام، وتشغيل الشاشة التي تعمل باللمس بسيط وبديهي، مما يسمح بالإعداد السريع لدرجة الحرارة ومعدل التدفق والمعلمات الأخرى.

3. موثوقية عالية

تم تصميم الضاغط والمحرك مع التبريد الأمثل لضمان التشغيل المستقر على مدى فترات طويلة.

تم ترتيب المكونات الرئيسية للوحدة بشكل عقلاني، مما يقلل من تكرار التجميد والصيانة، ويطيل عمر الخدمة.

تأتي الوحدة مع وظائف حماية متعددة، بما في ذلك الحماية من شذوذ الجهد الكهربائي، وحماية الضاغط من الحرارة الزائدة، والضغط المنخفض، والحماية ضد التجمد، مما يضمن التشغيل الآمن.

4. التركيب المرن وسهولة الصيانة

لا تحتاج الوحدة إلى أجهزة عادم إضافية، مما يبسط تصميم غرفة المعدات ويوفر المساحة.

يسهل التصميم المعياري أعمال الصيانة والإصلاح، مما يقلل من وقت التوقف عن العمل.

يمكن تعديل معدل تدفق مادة التبريد وفقاً للحمل، مما يضمن التشغيل المستقر تحت ظروف العمل المختلفة.

أبرز النقاط الفنية:

ضاغط لولبي مزدوج: تشغيل سلس، اهتزاز منخفض، وعمر خدمة طويل.

مكثف عالي الكفاءة: يعمل تصميم المنطقة العلوية والسفلية على تحسين كفاءة التبادل الحراري وتقليل درجة حرارة التكثيف بمقدار 0.5 إلى 1 درجة مئوية.

المبخر من نوع الرش: يشكل سائل التبريد طبقة رقيقة على جدار الأنبوب، مما يحسن كفاءة التبادل الحراري.

التحكم الدقيق في التدفق: يضمن تصميم لوحة الفتحة تعديلًا مرنًا للحمل، مع عدم وجود أجزاء متحركة، مما يقلل من معدل الفشل. حماية شاملة للسلامة: تضمن أنظمة المراقبة والإنذار المتعددة التشغيل الموثوق للوحدة على المدى الطويل.

مزايا العلامة التجارية والشركة

تستخدم ضواغطنا اللولبية معدات معالجة وأنظمة اختبار متقدمة، وقد حصلت منتجاتنا على شهادات ISO-9001 وUL وCE وSwiss Lloyd's Register. بفضل أدائها المستقر وكفاءتها العالية على المدى الطويل، تحظى منتجات Hanbell بشعبية واسعة في السوق العالمية. في السنوات الأخيرة، وصل معدل النمو السنوي للضواغط اللولبية لدينا إلى 30% إلى 40%، مما يدل على الاعتراف الواسع النطاق بالصناعة والإمكانات المستقبلية.

أداء ومواصفات المنتج

جدول معلمات الأداء لوحدة التبريد عالية الكفاءة (R134a، وحدة واحدة)

إمكس-		A050LYE	A060LYE	A075LYE	A080LYE	A085LYE	A100LYE	A115LYE	A130LYE
سعة التبريد	كيلوواط	187	214	262	288	302	347	394	453
طاقة الإدخال	كيلوواط	31	35	42	48	50	57	65	75
كفاءة التحميل الكامل COP	كيلوواط/كيلوواط	6.03	6.11	6.24	6.00	6.04	6.09	6.06	6.04
مكثف
معدل تدفق المياه	م3/ساعة	37	43	52	58	61	69	69	91
انخفاض ضغط الماء	كيلو باسكال	43	44	46	42	45	46	46	48
واجهات أنابيب المدخل والمخرج	الاسم المميز	100	100	100	125	125	125	125	125
المبخر
معدل تدفق المياه	م3/ساعة	32	37	45	50	52	60	68	78
انخفاض ضغط الماء	كيلو باسكال	24	25	24	26	28	27	31	32
واجهات أنابيب المدخل والمخرج	الاسم المميز	100	100	100	125	125	125	125	125
البعد
أ (ل)	مم	3000	3000	3050	3050	3050	3050	3050	3050
ب (ث)	مم	1350	1350	1450	1450	1550	1600	1650	1650
ج(ح)	مم	1650	1700	1750	1750	1750	1850	1950	1950
D	مم	2320	2320	2320	2320	2320	2320	2320	2320
E	مم	1050	1050	1050	1150	1200	1250	1250	1300
وزن النقل	كجم	2300	2500	2700	2900	3100	3200	3300	3600
الوزن التشغيلي	كجم	2450	2650	2900	3100	3300	3400	3550	3900
حجم تعبئة المبرد	كجم	85	90	100	110	120	130	150	180

1) ظروف التشغيل الاسمية للوحدة

المبخر: درجة حرارة الماء الداخل 12 درجة مئوية، درجة حرارة الماء الخارج 7 درجة مئوية؛

المكثف: درجة حرارة الماء الداخل 30 درجة مئوية، درجة حرارة الماء الخارج 35 درجة مئوية؛

2) تم تصميم الوحدة وتصنيعها وفحصها وفقًا لمعيار GB/T18430.1.

3) المبرد المطبق: R134a

4) مستوى الجهد المطبق: 3φ - 380 فولت - 50 هرتز؛

5) قدرة تحمل الضغط القياسية للوحدة هي 1.0 ميجا باسكال؛

6) تحويل الوحدة: 1RT (طن تبريد أمريكي) = 3.517 كيلووات؛

7) جميع توصيلات المبخر والمكثف عبارة عن وصلات شفة؛

8) يستخدم كل من المبخر والمكثف أنابيب التسخين ذات الكفاءة العالية TP2؛

9) هذا للإشارة فقط. ولا يمكن استخدامه كأساس لتوقيع العقد إلا بعد تأكيده وختمه.

جدول معلمات الأداء لوحدة التبريد عالية الكفاءة (R134a، وحدة واحدة)

إمكس-		A145LYE	A170LYE	A190LYE	A215LYE	A240LYE	A280LYE	A300LYE
سعة التبريد	كيلوواط	509	279	338	354	391	424	440
طاقة الإدخال	كيلوواط	69	76	91	93	105	112	117
كفاءة التحميل الكامل COP	كيلوواط/كيلوواط	7.38	3.67	3.71	3.81	3.72	3.79	3.76
مكثف
معدل تدفق المياه	م3/ساعة	99	61	74	77	85	92	96
انخفاض ضغط الماء	كيلو باسكال	41	40	44	37	39	40	46
واجهات أنابيب المدخل والمخرج	الاسم المميز	125	125	125	150	150	150	150
المبخر
معدل تدفق المياه	م3/ساعة	97	53	65	68	75	81	84
انخفاض ضغط الماء	كيلو باسكال	42	42	47	42	44	44	57
واجهات أنابيب المدخل والمخرج	الاسم المميز	125	125	125	150	150	150	150
البعد
أ (ل)	مم	3000	3000	3000	3050	3050	3050	3050
ب (ث)	مم	1350	1350	1450	1510	1510	1510	1510
ج(ح)	مم	1900	1900	1950	2000	2000	2000	2000
D	مم	2320	2320	2320	2320	2320	2320	2320
E	مم	1100	1100	1250	1300	1300	1300	1300
وزن النقل	كجم	2900	3000	3050	3100	3200	3300	3400
الوزن التشغيلي	كجم	3050	3150	3250	3300	3400	3500	3600
حجم تعبئة المبرد	كجم	100	115	135	130	155	165	180

1) ظروف التشغيل الاسمية للوحدة

المبخر: درجة حرارة الماء الداخل 12 درجة مئوية، درجة حرارة الماء الخارج 7 درجة مئوية؛

المكثف: درجة حرارة الماء الداخل 30 درجة مئوية، درجة حرارة الماء الخارج 35 درجة مئوية؛

2) تم تصميم الوحدة وتصنيعها وفحصها وفقًا لمعيار GB/T18430.1.

3) المبرد المطبق: R134a

4) مستوى الجهد المطبق: 3φ - 380 فولت - 50 هرتز؛

5) قدرة تحمل الضغط القياسية للوحدة هي 1.0 ميجا باسكال؛

6) تحويل الوحدة: 1RT (طن تبريد أمريكي) = 3.517 كيلووات؛

7) جميع توصيلات المبخر والمكثف عبارة عن وصلات شفة؛

8) يستخدم كل من المبخر والمكثف أنابيب التسخين ذات الكفاءة العالية TP2؛

9) هذا للإشارة فقط. ولا يمكن استخدامه كأساس لتوقيع العقد إلا بعد تأكيده وختمه.

جدول معلمات الأداء لوحدة التبريد عالية الكفاءة (R134a، الوحدة المزدوجة)

إمكس-		ب100LYE	ب120LYE	ب150LYE	ب160LYE	ب170LYE	ب200LYE	ب230LYE	ب260LYE
سعة التبريد	كيلوواط	374	428	524	576	604	694	792	906
طاقة الإدخال	كيلوواط	62	71	84	96	100	114	130	150
كفاءة التحميل الكامل COP	كيلوواط/كيلوواط	6.03	6.03	6.24	6.00	6.04	6.09	6.09	6.04
مكثف
معدل تدفق المياه	م3/ساعة	5	86	105	116	121	139	159	182
انخفاض ضغط الماء	كيلو باسكال	50	51	53	54	56	54	82	85
واجهات أنابيب المدخل والمخرج	الاسم المميز	125	125	150	150	150	150	150	200
المبخر
معدل تدفق المياه	م3/ساعة	64	74	90	99	104	119	136	156
انخفاض ضغط الماء	كيلو باسكال	54	53	54	56	55	57	86	85
واجهات أنابيب المدخل والمخرج	الاسم المميز	125	125	150	150	150	150	150	200
البعد
أ (ل)	مم	4300	4300	4350	4350	4350	4350	4900	4900
ب (ث)	مم	1800	1850	1900	1900	1950	1950	2150	2200
ج(ح)	مم	1800	1800	1850	1850	1900	1900	2000	2000
D	مم	3220	3220	3220	3220	3220	3220	3880	3880
E	مم	1550	1300	1400	1450	1500	1500	1550	1600
وزن النقل	كجم	3800	4000	4300	4600	5300	5900	6500	7000
الوزن التشغيلي	كجم	4000	4250	4550	4900	5600	6300	5900	7400
حجم تعبئة المبرد	كجم	150	180	200	220	250	280	300	320

1) ظروف التشغيل الاسمية للوحدة

المبخر: درجة حرارة الماء الداخل 12 درجة مئوية، درجة حرارة الماء الخارج 7 درجة مئوية؛

المكثف: درجة حرارة الماء الداخل 30 درجة مئوية، درجة حرارة الماء الخارج 35 درجة مئوية؛

2) تم تصميم الوحدة وتصنيعها وفحصها وفقًا لمعيار GB/T18430.1؛

3) المبرد المطبق: R134a؛

4) مستوى الجهد المطبق: 3φ - 380 فولت - 50 هرتز؛

5) قدرة تحمل الضغط القياسية للوحدة هي 1.0 ميجا باسكال؛

6) تحويل الوحدة: 1RT (طن تبريد أمريكي) = 3.517 كيلووات؛

7) جميع توصيلات المبخر والمكثف عبارة عن وصلات شفة؛

8) يستخدم كل من المبخر والمكثف أنابيب التسخين ذات الكفاءة العالية TP2؛

9) هذا للإشارة فقط. ولا يمكن استخدامه كأساس لتوقيع العقد إلا بعد تأكيده وختمه.

جدول معلمات الأداء لوحدة التبريد عالية الكفاءة (R134a، الوحدة المزدوجة)

إمكس-		ب290LYE	ب340LYE	ب380LYE	ب430LYE	ب480LYE	ب560LYE	ب600LYE
سعة التبريد	كيلوواط	1018	1197	1348	1524	1702	1944	2062
طاقة الإدخال	كيلوواط	168	190	213	241	268	304	322
كفاءة التحميل الكامل COP	كيلوواط/كيلوواط	6.06	6.30	6.33	6.32	6.35	6.39	6.40
مكثف
معدل تدفق المياه	م3/ساعة	204	239	268	304	339	387	410
انخفاض ضغط الماء	كيلو باسكال	83	86	85	88	91	89	90
واجهات أنابيب المدخل والمخرج	الاسم المميز	200	200	200	200	250	250	250
المبخر
معدل تدفق المياه	م3/ساعة	175	206	232	262	293	334	355
انخفاض ضغط الماء	كيلو باسكال	88	87	90	96	91	92	94
واجهات أنابيب المدخل والمخرج	الاسم المميز	200	200	200	200	250	250	250
البعد
أ (ل)	مم	4950	4950	4950	5300	5300	5600	5600
ب (ث)	مم	2200	2250	2250	2400	2400	2550	2550
ج(ح)	مم	2050	2100	2100	2300	2300	2400	2400
D	مم	3880	3880	3880	3880	3880	3880	3880
E	مم	1600	1650	1650	1800	1800	1900	1950
وزن النقل	كجم	7500	8000	8500	10700	11300	11800	12500
الوزن التشغيلي	كجم	7900	8500	9100	11500	12100	12800	13600
حجم تعبئة المبرد	كجم	350	400	450	550	600	650	700

1) ظروف التشغيل الاسمية للوحدة

المبخر: درجة حرارة الماء الداخل 12 درجة مئوية، درجة حرارة الماء الخارج 7 درجة مئوية؛

المكثف: درجة حرارة الماء الداخل 30 درجة مئوية، درجة حرارة الماء الخارج 35 درجة مئوية؛

2) تم تصميم الوحدة وتصنيعها وفحصها وفقًا لمعيار GB/T18430.1.

3) المبرد المطبق: R134a

4) مستوى الجهد المطبق: 3φ - 380 فولت - 50 هرتز؛

5) قدرة تحمل الضغط القياسية للوحدة هي 1.0 ميجا باسكال؛

6) تحويل الوحدة: 1RT (طن تبريد أمريكي) = 3.517 كيلووات؛

7) جميع توصيلات المبخر والمكثف عبارة عن وصلات شفة؛

8) يستخدم كل من المبخر والمكثف أنابيب التسخين ذات الكفاءة العالية TP2؛

9) هذا للإشارة فقط. ولا يمكن استخدامه كأساس لتوقيع العقد إلا بعد تأكيده وختمه.

جدول معلمات الأداء لوحدة التبريد (R134a، وحدة مفردة)

إمكس-		A040LY	A050LY	A055LY	A060LY	A065LY	A070LY	A080LY	A085LY
سعة التبريد	كيلوواط	136	177	182	215	227	249	276	301
طاقة الإدخال	كيلوواط	25	32	33	38	40	43	47	52
كفاءة التحميل الكامل COP	كيلوواط/كيلوواط	5.44	5.53	5.52	5.66	5.68	5.79	5.87	5.79
مكثف
معدل تدفق المياه	م3/ساعة	28	36	37	44	46	50	56	61
انخفاض ضغط الماء	كيلو باسكال	21	22	24	32	34	32	35	33
واجهات أنابيب المدخل والمخرج	الاسم المميز	80	100	100	100	100	100	100	100
المبخر
معدل تدفق المياه	م3/ساعة	23	30	31	37	39	43	47	52
انخفاض ضغط الماء	كيلو باسكال	25	24	24	35	36	35	36	36
واجهات أنابيب المدخل والمخرج	الاسم المميز	80	100	100	100	100	100	100	100
البعد
أ (ل)	مم	2450	2450	2450	2950	2950	2950	2950	3000
ب (ث)	مم	1150	1200	1200	1250	1300	1300	1300	1300
ج(ح)	مم	1600	1650	1700	1800	1850	1850	1850	1850
D	مم	1820	1820	1820	2320	2320	2320	2320	2320
E	مم	900	950	1000	1000	1050	1050	1050	1050
وزن النقل	كجم	2050	2100	2200	2400	2600	2700	2800	2900
الوزن التشغيلي	كجم	2100	2150	2250	2500	2700	2800	2900	3000
حجم تعبئة المبرد	كجم	50	50	60	60	60	65	75	80

1) ظروف التشغيل الاسمية للوحدة

المبخر: درجة حرارة الماء الداخل 12 درجة مئوية، درجة حرارة الماء الخارج 7 درجة مئوية؛

المكثف: درجة حرارة الماء الداخل 30 درجة مئوية، درجة حرارة الماء الخارج 35 درجة مئوية؛

2) تم تصميم الوحدة وتصنيعها وفحصها وفقًا لمعيار GB/T18430.1.

3) المبرد المطبق: R134a

4) مستوى الجهد المطبق: 3φ - 380 فولت - 50 هرتز؛

5) قدرة تحمل الضغط القياسية للوحدة هي 1.0 ميجا باسكال؛

6) تحويل الوحدة: 1RT (طن تبريد أمريكي) = 3.517 كيلووات؛

7) جميع توصيلات المبخر والمكثف عبارة عن وصلات شفة؛

8) يستخدم كل من المبخر والمكثف أنابيب التسخين ذات الكفاءة العالية TP2؛

9) هذا للإشارة فقط. ولا يمكن استخدامه كأساس لتوقيع العقد إلا بعد تأكيده وختمه.

جدول معلمات الأداء لوحدة التبريد (R134a، وحدة مفردة)

إمكس-		A100LY	A105LY	A115LY	A120LY	A130LY	A150LY	A165LY	A175LY
سعة التبريد	كيلوواط	343	369	405	431	454	521	578	621
طاقة الإدخال	كيلوواط	59	64	69	71	77	88	96	104
كفاءة التحميل الكامل COP	كيلوواط/كيلوواط	5.81	5.77	5.87	6.07	5.90	5.92	6.02	5.97
A17 + بي جي:BK5LY
معدل تدفق المياه	م3/ساعة	69	74	82	86	91	105	116	125
انخفاض ضغط الماء	كيلو باسكال	36	32	35	36	38	40	39	39
واجهات أنابيب المدخل والمخرج	الاسم المميز	100	125	125	125	125	125	150	150
المبخر
معدل تدفق المياه	م3/ساعة	59	63	70	74	78	90	99	107
انخفاض ضغط الماء	كيلو باسكال	36	32	37	39	41	38	43	42
واجهات أنابيب المدخل والمخرج	الاسم المميز	100	125	125	125	125	125	150	150
البعد
أ (ل)	مم	3000	3050	3050	3050	3050	3050	3050	3050
ب (ث)	مم	1350	1350	1350	1350	1350	1450	1520	1520
ج(ح)	مم	1900	1950	1950	1950	1950	2000	2050	2050
D	مم	2320	2320	2320	2320	2320	2320	2320	2320
E	مم	1050	1100	1100	1100	1100	1250	1300	1300
وزن النقل	كجم	3000	3100	3200	3300	3400	3500	3700	3800
الوزن التشغيلي	كجم	3150	3250	3350	3400	3550	3700	3900	4000
حجم تعبئة المبرد	كجم	90	100	110	115	125	140	150	175

1) ظروف التشغيل الاسمية للوحدة

المبخر: درجة حرارة الماء الداخل 12 درجة مئوية، درجة حرارة الماء الخارج 7 درجة مئوية؛

المكثف: درجة حرارة الماء الداخل 30 درجة مئوية، درجة حرارة الماء الخارج 35 درجة مئوية؛

2) تم تصميم الوحدة وتصنيعها وفحصها وفقًا لمعيار GB/T18430.1.

3) المبرد المطبق: R134a

4) مستوى الجهد المطبق: 3φ - 380 فولت - 50 هرتز؛

5) قدرة تحمل الضغط القياسية للوحدة هي 1.0 ميجا باسكال؛

6) تحويل الوحدة: 1RT (طن تبريد أمريكي) = 3.517 كيلووات؛

7) جميع توصيلات المبخر والمكثف عبارة عن وصلات شفة؛

8) يستخدم كل من المبخر والمكثف أنابيب التسخين ذات الكفاءة العالية TP2؛

9) هذا للإشارة فقط. ولا يمكن استخدامه كأساس لتوقيع العقد إلا بعد تأكيده وختمه.

جدول معلمات الأداء لوحدة التبريد (R134a، وحدة مفردة)

إمكس-		A200LY	A235LY	A260LY	A300LY	A335LY
سعة التبريد	كيلوواط	727	832	916	1058	1183
طاقة الإدخال	كيلوواط	121	141	153	171	193
كفاءة التحميل الكامل COP	كيلوواط/كيلوواط	6.01	5.90	5.99	6.19	6.13
مكثف
معدل تدفق المياه	م3/ساعة	146	167	184	211	237
انخفاض ضغط الماء	كيلو باسكال	38	68	68	69	63
واجهات أنابيب المدخل والمخرج	الاسم المميز	150	200	200	200	200
المبخر
معدل تدفق المياه	م3/ساعة	125	143	158	182	203
انخفاض ضغط الماء	كيلو باسكال	42	73	71	72	68
واجهات أنابيب المدخل والمخرج	الاسم المميز	150	200	200	200	200
البعد
أ (ل)	مم	3050	3700	3700	3700	3700
ب (ث)	مم	1520	2000	2000	2100	2100
ج(ح)	مم	2050	2100	2100	2400	2400
D	مم	2320	2920	2920	2920	2920
E	مم	1300	1450	1450	1550	1550
وزن النقل	كجم	4000	4700	5000	6500	7200
الوزن التشغيلي	كجم	4200	5000	5300	6900	7600
حجم تعبئة المبرد	كجم	200	225	250	290	325

1) ظروف التشغيل الاسمية للوحدة

المبخر: درجة حرارة الماء الداخل 12 درجة مئوية، درجة حرارة الماء الخارج 7 درجة مئوية؛

المكثف: درجة حرارة الماء الداخل 30 درجة مئوية، درجة حرارة الماء الخارج 35 درجة مئوية؛

2) تم تصميم الوحدة وتصنيعها وفحصها وفقًا لمعيار GB/T18430.1.

3) المبرد المطبق: R134a

4) مستوى الجهد المطبق: 3φ - 380 فولت - 50 هرتز؛

5) قدرة تحمل الضغط القياسية للوحدة هي 1.0 ميجا باسكال؛

6) تحويل الوحدة: 1RT (طن تبريد أمريكي) = 3.517 كيلووات؛

7) جميع توصيلات المبخر والمكثف عبارة عن وصلات شفة؛

8) يستخدم كل من المبخر والمكثف أنابيب التسخين ذات الكفاءة العالية TP2؛

9) هذا للإشارة فقط. ولا يمكن استخدامه كأساس لتوقيع العقد إلا بعد تأكيده وختمه.

جدول معلمات الأداء لوحدة التبريد (R134a، الوحدة المزدوجة)

إمكس-		B080LY	ب100لي	ب110لي	ب120LY	ب130لي	ب140LY	ب160LY	ب170LY
سعة التبريد	كيلوواط	272	354	364	430	454	498	552	602
طاقة الإدخال	كيلوواط	50	64	66	76	80	86	94	104
كفاءة التحميل الكامل COP	كيلوواط/كيلوواط	5.44	5.53	5.52	5.66	5.68	5.79	5.87	5.79
مكثف
معدل تدفق المياه	م3/ساعة	55	72	74	87	92	100	111	121
انخفاض ضغط الماء	كيلو باسكال	44	46	42	34	32	32	32	50
واجهات أنابيب المدخل والمخرج	الاسم المميز	100	100	100	125	125	125	125	150
المبخر
معدل تدفق المياه	م3/ساعة	47	61	63	74	78	86	95	104
انخفاض ضغط الماء	كيلو باسكال	48	50	50	35	34	34	33	50
واجهات أنابيب المدخل والمخرج	الاسم المميز	100	100	100	125	125	125	125	150
البعد
أ (ل)	مم	3400	3400	3400	4000	4050	4150	4200	4650
ب (ث)	مم	1600	1650	1700	1750	1800	1800	1850	1850
ج(ح)	مم	1650	1650	1750	1850	1900	1950	2000	2050
D	مم	2620	2620	2620	3220	3220	3220	3220	3880
E	مم	1100	1100	1100	1250	1250	1300	1300	1350
وزن النقل	كجم	3600	3800	4000	4400	4600	4800	5000	5200
الوزن التشغيلي	كجم	3750	3950	4150	4600	4800	5000	5200	5450
حجم تعبئة المبرد	كجم	90	100	100	110	120	130	150	160

1) ظروف التشغيل الاسمية للوحدة

المبخر: درجة حرارة الماء الداخل 12 درجة مئوية، درجة حرارة الماء الخارج 7 درجة مئوية؛

المكثف: درجة حرارة الماء الداخل 30 درجة مئوية، درجة حرارة الماء الخارج 35 درجة مئوية؛

2) تم تصميم الوحدة وتصنيعها وفحصها وفقًا لمعيار GB/T18430.1.

3) المبرد المطبق: R134a

4) مستوى الجهد المطبق: 3φ - 380 فولت - 50 هرتز؛

5) قدرة تحمل الضغط القياسية للوحدة هي 1.0 ميجا باسكال؛

6) تحويل الوحدة: 1RT (طن تبريد أمريكي) = 3.517 كيلووات؛

7) جميع توصيلات المبخر والمكثف عبارة عن وصلات شفة؛

8) يستخدم كل من المبخر والمكثف أنابيب التسخين ذات الكفاءة العالية TP2؛

9) هذا للإشارة فقط. ولا يمكن استخدامه كأساس لتوقيع العقد إلا بعد تأكيده وختمه.

جدول معلمات الأداء لوحدة التبريد (R134a، الوحدة المزدوجة)

إمكس-		ب200لي	ب210LY	ب230LY	ب240LY	ب260LY	ب300لي	ب330LY	ب350لي
سعة التبريد	كيلوواط	686	738	810	862	908	1042	1156	1242
طاقة الإدخال	كيلوواط	118	128	138	142	154	176	192	208
كفاءة التحميل الكامل COP	كيلوواط/كيلوواط	5.81	5.77	5.87	6.07	5.90	5.92	6.02	5.97
مكثف
معدل تدفق المياه	م3/ساعة	138	149	163	173	183	209	232	249
انخفاض ضغط الماء	كيلو باسكال	50	53	53	52	55	59	63	69
واجهات أنابيب المدخل والمخرج	الاسم المميز	150	150	150	150	200	200	200	200
المبخر
معدل تدفق المياه	م3/ساعة	118	127	139	148	156	179	199	214
انخفاض ضغط الماء	كيلو باسكال	54	56	57	55	58	65	64	69
واجهات أنابيب المدخل والمخرج	الاسم المميز	150	150	150	150	200	200	200	200
البعد
أ (ل)	مم	4650	4650	4700	4700	4750	4750	4750	4800
ب (ث)	مم	1850	1850	1900	1900	1950	1950	1950	2090
ج(ح)	مم	2100	2150	2200	2200	2200	2200	2200	2260
D	مم	3880	3880	3880	3880	3880	3880	3880	3880
E	مم	1350	1350	1400	1400	1450	1450	1450	1600
وزن النقل	كجم	5400	5600	5800	6000	6500	6800	7000	7500
الوزن التشغيلي	كجم	5650	5850	6050	6300	6800	7100	7300	8000
حجم تعبئة المبرد	كجم	190	200	220	230	250	280	290	350

1) ظروف التشغيل الاسمية للوحدة

المبخر: درجة حرارة الماء الداخل 12 درجة مئوية، درجة حرارة الماء الخارج 7 درجة مئوية؛

المكثف: درجة حرارة الماء الداخل 30 درجة مئوية، درجة حرارة الماء الخارج 35 درجة مئوية؛

2) تم تصميم الوحدة وتصنيعها وفحصها وفقًا لمعيار GB/T18430.1.

3) المبرد المطبق: R134a

4) مستوى الجهد المطبق: 3φ - 380 فولت - 50 هرتز؛

5) قدرة تحمل الضغط القياسية للوحدة هي 1.0 ميجا باسكال؛

6) تحويل الوحدة: 1RT (طن تبريد أمريكي) = 3.517 كيلووات؛

7) جميع توصيلات المبخر والمكثف عبارة عن وصلات شفة؛

8) يستخدم كل من المبخر والمكثف أنابيب التسخين ذات الكفاءة العالية TP2؛

9) هذا للإشارة فقط. ولا يمكن استخدامه كأساس لتوقيع العقد إلا بعد تأكيده وختمه.

جدول معلمات الأداء لوحدة التبريد (R134a، الوحدة المزدوجة)

إمكس-		ب400LY	ب470LY	ب520LY	ب600LY	ب670LY
سعة التبريد	كيلوواط	1454	1664	1832	2116	2366
طاقة الإدخال	كيلوواط	242	282	306	342	386
كفاءة التحميل الكامل COP	كيلوواط/كيلوواط	6.01	5.90	5.99	6.19	6.13
مكثف
معدل تدفق المياه	م3/ساعة	292	335	368	423	473
انخفاض ضغط الماء	كيلو باسكال	67	77	72	84	85
واجهات أنابيب المدخل والمخرج	الاسم المميز	200	250	250	250	250
المبخر
معدل تدفق المياه	م3/ساعة	214	250	286	315	364
انخفاض ضغط الماء	كيلو باسكال	72	79	75	88	87
واجهات أنابيب المدخل والمخرج	الاسم المميز	200	250	250	250	250
البعد
أ (ل)	مم	4800	5450	5450	5800	5800
ب (ث)	مم	2090	2450	2450	2450	2450
ج(ح)	مم	2260	2350	2350	2750	2750
D	مم	3880	3880	3880	3880	3880
E	مم	1600	1800	1800	1900	1900
وزن النقل	كجم	8000	11000	11500	12500	13000
الوزن التشغيلي	كجم	8500	11800	12300	13500	14000
حجم تعبئة المبرد	كجم	400	450	500	580	650
